무주군 변리사, 무주군 특허사무소 찾던 고객의 특허 등록 성공 사례-변기 특허, 좌변기 특허, 소변기 특허

"변기의 막힘 해소장치"

무주군 변리사, 무주군 특허사무소 찾던 고객의 특허 등록 성공 사례-변기 특허, 좌변기 특허, 소변기 특허

"변기의 막힘 해소장치"

출원 연월일 : 2020년 02월 25일

출 원 번 호 : 10-2020-0023035
공고 연월일 : 2021년 02월 10일

공 고 번 호 :
특허결정(심결)연월일 : 2020년 11월 05일

청구범위의 항수 : 1
유 별 : E03D 11/00
발명의 명칭 : 변기의 막힘 해소장치
존속기간(예정)만료일 : 2040년 02월 25일
2021년 02월 04일 등록
(45) 공고일자 2021년02월10일
(11) 등록번호 10-2215126
(24) 등록일자 2021년02월04일
(51) 국제특허분류(Int. Cl.)
E03D 11/00 (2006.01)
(52) CPC특허분류
E03D 11/00 (2013.01)
(21) 출원번호 10-2020-0023035
(22) 출원일자 2020년02월25일
심사청구일자 2020년02월25일
(56) 선행기술조사문헌
JP3111423 U9*
KR200482429 Y1*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
이**
전라북도 전주시 완산구
(72) 발명자
이**
전라북도 전주시 완산구
(74) 대리인
김영관
전체 청구항 수 : 총 1 항

심사관 : 강동문
(54) 발명의 명칭 변기의 막힘 해소장치
(57) 요 약

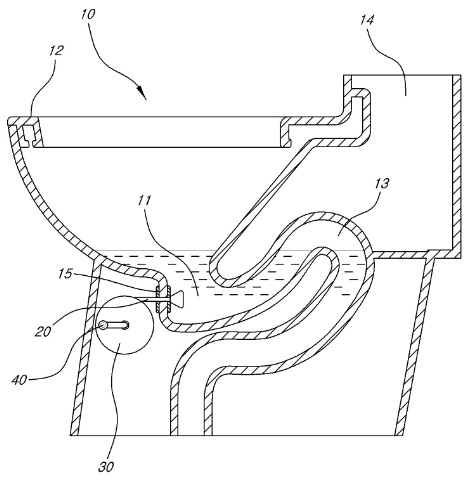

본 발명은 변기의 막힘 해소장치에 관한 것으로서, 배설물이 담기는 용변부와 상기 용변부의 상단에서 사용자가
착석할 수 있도록 구비되는 좌대와 상기 용변부로부터 하수관 또는 정화조로 배설물이 배출되도록 트랩으로 이루
어지는 배출부 및 상기 용변부에 세척수를 공급하는 물공급부로서 이루어지는 변기; 상기 변기의 용변부의 주벽
에 형성한 관통공에 수밀이 유지되도록 끼워진 패킹을 관통하여 인출입이 가능하게 구비되는 가요성 선재; 상기
용변부 외측에서 상기 패킹과 동일 수평선상에 상단이 형성되고, 하부는 상기 가요성 선재가 상기 패킹측으로 동
일 수직선상에서 일렬로만 권선될 수 있도록 양측면간 간격을 형성하도록 하며, 양측면간 중앙에는 상기 가요성
선재의 일단이 고정되도록 하면서 회전 가능하도록 회전축이 축지지되는 권선 휠; 상기 권선 휠에 권선된 상기
가요성 선재가 상기 권선 휠으로부터 인출입되면서 상기 배출부를 따라 이동하도록 상기 변기의 일측 외벽으로
돌출되도록 하여 회전 조작이 가능하도록 구비되는 조작 핸들로서 이루어지도록 하는데 특징이 있다.
