출원 연월일 2020년 03월 18일

출 원 번 호 10-2020-0033105

공고 연월일 2021년 01월 27일

공 고 번 호

특허결정(심결)연월일 2020년 11월 19일

청구범위의 항수 2

유 별 G01F 23/18

발명의 명칭 레벨 검출 장치

존속기간(예정)만료일 2040년 03월 18일

2021년 01월 21일 등록

(45) 공고일자 2021년01월27일 (11) 등록번호 10-2208579 (24) 등록일자 2021년01월21일

(51) 국제특허분류(Int. Cl.) G01F 23/18 (2006.01) G01F 25/00 (2006.01)

(52) CPC특허분류 G01F 23/18 (2013.01) G01F 25/0061 (2013.01)

(21) 출원번호 10-2020-0033105 (22) 출원일자 2020년03월18일 심사청구일자 2020년03월18일

 (56) 선행기술조사문헌 JP10090038 A* KR1020080107179 A* JP2014055942 A

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

김**

경기도 수원시 영통구 영통로

(72) 발명자

김**

경기도 수원시 영통구 영통로

(74) 대리인 김영관

전체 청구항 수 : 총 2 항

심사관 : 김윤선

(54) 발명의 명칭 레벨 검출 장치

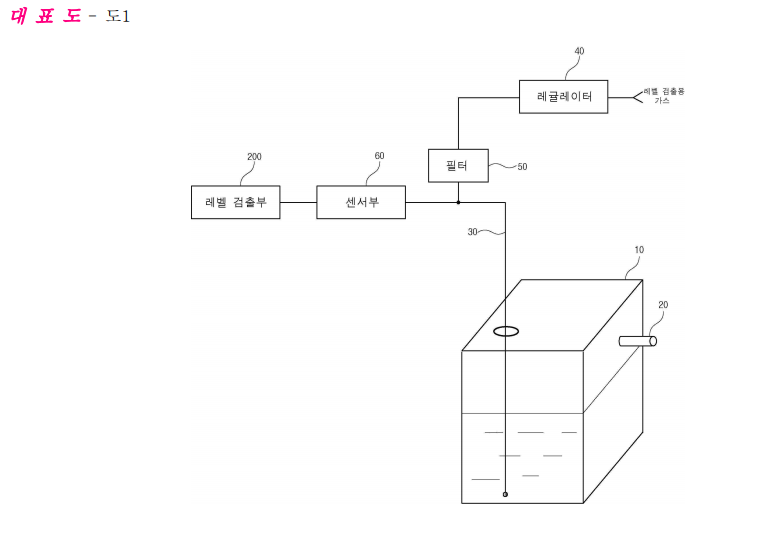

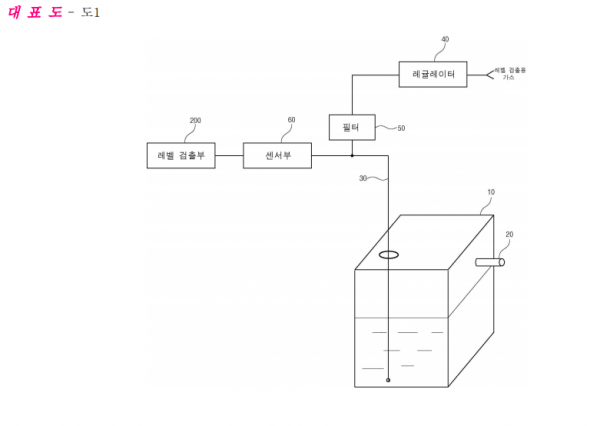

(57) 요 약

본 발명은 용액의 레벨을 검출하기 위한 것으로서, 이를 위하여 용액이 채워지는 탱크와, 상기 탱크 내부에 설치

되고, 소정의 레벨 검출용 가스가 주입되는 레벨 검출용 튜브와, 상기 레벨 검출용 튜브를 통해 공급되는 레벨

검출용 가스의 용액 레벨에 비례한 압력 변화 값을 검출하는 센서부와, 상기 탱크가 설치된 현재 위치 기준의 기

압 값과 상기 탱크 내부의 레벨 검출용 튜브와 센서부간의 연결을 해제시킨 상태에서 상기 센서부에서 출력되는

압력 변화 값을 기초하여 상기 탱크의 최소 길이에 해당되는 하한 레벨 값을 산출하는 상기 하한 레벨 값과 기

설정된 상한 레벨 값으로 구성된 상기 탱크의 레벨 검출용 기준 범위를 설정하는 기준 범위 설정 모듈과, 상기

탱크 내부에 용액이 채워지거나 빠져 나감에 따라 상기 센서부로부터 상기 레벨 검출용 튜브에 주입되는 레벨 검

출용 가스의 압력 변화 값과 상기 레벨 검출용 기준 범위간의 비교를 통해 용액의 레벨 값을 산출하는 레벨 측정

모듈을 포함하는 레벨 검출 장치를 제공할 수 있다.
