울산 변리사, 울산 특허사무소 찾던 고객의 특허 등록 성공 사례-슬라이딩 도어 특허, 도어 특허, 창호 특허, 자동문 특허

"반자동 슬라이딩 도어"

울산 변리사, 울산 특허사무소 찾던 고객의 특허 등록 성공 사례-슬라이딩 도어 특허, 도어 특허, 창호 특허, 자동문 특허

"반자동 슬라이딩 도어"

출원 연월일 : 2020년 06월 09일

출 원 번 호 : 10-2020-0069568
공고 연월일 : 2021년 01월 26일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 01월 19일

청구범위의 항수 : 4
유 별 : E05F 3/02
발명의 명칭 : 반자동 슬라이딩 도어
존속기간(예정)만료일 : 2040년 06월 09일
2021년 01월 20일 등록
(45) 공고일자 2021년01월26일
(11) 등록번호 10-2207963
(24) 등록일자 2021년01월20일
(51) 국제특허분류(Int. Cl.)
E05F 3/02 (2006.01) E05D 15/06 (2006.01)
E05F 1/16 (2006.01) E05F 5/10 (2006.01)
(52) CPC특허분류
E05F 3/02 (2013.01)
E05D 15/0686 (2013.01)
(21) 출원번호 10-2020-0069568
(22) 출원일자 2020년06월09일
심사청구일자 2020년06월09일
(56) 선행기술조사문헌
KR101233285 B1*
KR102079502 B1*
KR1020130124444 A*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
김**
울산광역시 중구 함월1길
박**
울산광역시 중구 함월1길
(72) 발명자
김**
울산광역시 중구 함월1길
박**
울산광역시 중구 함월1길
(74) 대리인
김영관
전체 청구항 수 : 총 4 항 심사관 : 김성우
(54) 발명의 명칭 반자동 슬라이딩 도어
(57) 요 약

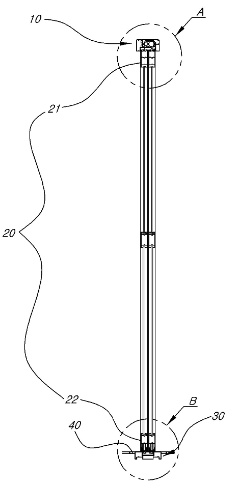

본 발명은 반자동 슬라이딩 도어에 관한 것으로서, 케이스의 내부에서 일측으로 구비되는 실린더의 일측으로부터
피스톤 로드가 출몰하도록 하고, 타측에는 스토퍼가 구비되도록 하면서 문틀의 상부를 이루는 도어 작동부; 상부
프레임의 상단면에 하단부가 고정 연결된 연결 브라켓의 상부는 상기 피스톤 로드의 단부에 볼트 체결에 의해 고
정 결합되면서 상기 피스톤 로드의 이동과 연동하여 슬라이딩 이동하며, 하부 프레임에는 길이 방향으로 폭 중앙
에 일정 폭으로 하향 개방되도록 형성한 롤러 삽입홈의 길이 방향의 양측에는 롤러가 회전 가능하게 축고정된 롤
러 고정 브라켓이 고정 결합되는 도어 프레임; 상기 도어 프레임의 하부 프레임으로부터 일정 높이 이격한 하부
에서 설치 바닥면의 상부면과 동일한 높이로 상부면이 위치되도록 매설되고, 상기 도어 프레임의 롤러와 대응되
는 위치에는 상기 롤러와 주면간 맞춤결합되는 봉형상의 스테인레스 레일이 안착 고정되도록 레일 가이드가 형성
되도록 하는 문틀 하부 프레임의 결합으로 이루어지는 구성이 특징이다.
