"짚라인 화물 이송장치"

대전 변리사, 대전 특허사무소 찾던 고객의 특허 등록 성공 사례- 기계 장비 기구 운송기구 운송기계 특허 등록사례 -

"짚라인 화물 이송장치"

출원 연월일 : 2020년 07월 15일

출 원 번 호 : 10-2020-0087437
공고 연월일 : 2021년 01월 20일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 01월 12일

청구범위의 항수 : 2
유 별 : B61H 9/02
발명의 명칭 : 짚라인 화물 이송장치
존속기간(예정)만료일 : 2040년 07월 15일
2021년 01월 14일 등록
(45) 공고일자 2021년01월20일
(11) 등록번호 10-2205554
(24) 등록일자 2021년01월14일
(51) 국제특허분류(Int. Cl.)
 B61H 9/02 (2006.01) B61B 12/10 (2006.01)
 B61B 7/02 (2006.01) B61K 7/18 (2006.01)
(52) CPC특허분류
 B61H 9/02 (2013.01)
B61B 12/105 (2013.01)
(21) 출원번호 10-2020-0087437
(22) 출원일자 2020년07월15일
심사청구일자 2020년07월15일
(56) 선행기술조사문헌
JP2012240513 A*
JP2017082941 A*
KR101710700 B1*
KR1020120046903 A*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
장**
대전광역시 동구 옛신탄진로
(72) 발명자
장**
대전광역시 동구 옛신탄진로
(74) 대리인
김영관
전체 청구항 수 : 총 2 항

심사관 : 공창범
(54) 발명의 명칭 짚라인 화물 이송장치
(57) 요 약

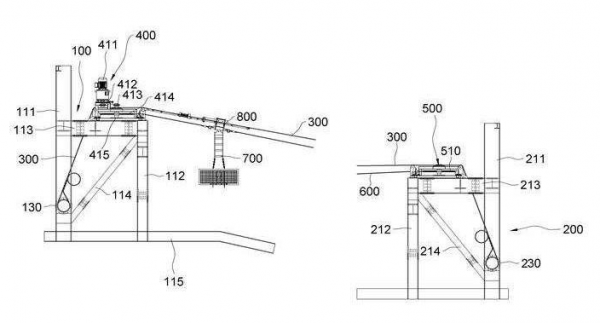

짚라인 화물 이송장치에 관한 것으로, 고도가 높은 지역에 설치되는 상부타워; 상기 상부타워보다 고도가 낮은
지역에 설치되는 하부타워; 상기 상부타워와 상기 하부타워 사이에 설치되는 고정 메인와이어; 상기 상부타워에
설치되는 트롤리 구동부재; 상기 트롤리 구동부재와 연동되게 상기 하부타워에 설치되는 트롤리 종동부재; 상기
트롤리 구동부재와 상기 트롤리 종동부재에 이동 가능하게 감기는 회전와이어; 상기 회전와이어의 양단 사이에
설치되는 화물운반구; 상기 회전와이어의 이동에 의해 이동되면서 상기 고정 메인와이어를 따라 이동 가능하게
설치되는 이송트롤리부재; 상기 이송트롤리부재가 안전하게 정지되도록 상기 상부타워에 설치되는
브레이크부재;를 마련하여 회전와이어에 설치된 이송트롤리부재에 화물운반구를 설치하여 화물을 운반하는 삭도
로 이용할 수 있고, 기어드모터의 제어에 따라 회전와이어의 이동 속도를 절반으로 감속시킨 다음 고정프레임에
설치된 다수의 리미트스위치에 의해 감속 및 제동이 이루어져 회전와이어 및 이송트롤리부재를 보다 안정되게
정지 및 제동할 수 있다는 효과가 얻어진다.
