"평지붕 옥상바닥 외방수, 외단열 배수판용 루프드레인 및 이를 이용한 시공방법"
용인 변리사, 용인 특허사무소 찾던 고객의 특허 등록 성공 사례- 건축 시공 방수 단열 시공법 특허 등록사례-
"평지붕 옥상바닥 외방수, 외단열 배수판용 루프드레인 및 이를 이용한 시공방법"
출원 연월일 : 2020년 10월 05일
출 원 번 호 : 10-2020-0128347
공고 연월일 : 2021년 01월 11일
공 고 번 호 :
특허결정(심결)연월일 : 2020년 12월 29일
청구범위의 항수 : 4
유 별 : E04D 11/02
발명의 명칭 : 평지붕 옥상바닥 외방수, 외단열 배수판용 루프드레인 및 이를 이용한 시공방법
존속기간(예정)만료일 : 2040년 10월 05일
2021년 01월 05일 등록
(45) 공고일자 2021년01월11일
(11) 등록번호 10-2201208
(24) 등록일자 2021년01월05일
(51) 국제특허분류(Int. Cl.)
E04D 11/02 (2006.01) E04D 13/16 (2006.01)
(52) CPC특허분류
E04D 11/02 (2013.01)
E04D 13/1606 (2013.01)
(21) 출원번호 10-2020-0128347
(22) 출원일자 2020년10월05일
심사청구일자 2020년10월05일
(56) 선행기술조사문헌
KR200413816 Y1
US20030037498 A1
US20050203468 A1
KR2020170002686 U
(73) 특허권자
이**
경기도 용인시 수지구 대지로
(72) 발명자
이**
경기도 용인시 수지구 대지로
(74) 대리인
김영관
전체 청구항 수 : 총 4 항
심사관 : 김원배
(54) 발명의 명칭 평지붕 옥상바닥 외방수, 외단열 배수판용 루프드레인 및 이를 이용한 시공방법
(57) 요 약
본 발명은 빗물이나 기타 오수등을 배수하는 루프드레인에 관한 것으로서, 보다 상세하게는 옥상 외단열 방수구
조에 따른 맞춤시공이 가능한 평지붕 옥상바닥 외방수, 외단열 배수판용 루프드레인 및 이를 이용한 시공방법에
관한 것이다.

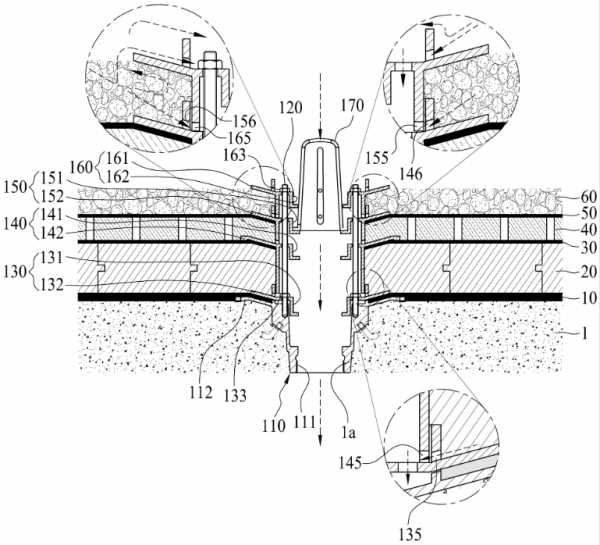

본 발명은 배수구(1a)가 형성된 콘크리트 슬라브(1) 상부에 형성된 하부방수층(10)과 상기 하부방수층의 상부에
형성된 단열층(20)과 상기 단열층의 상부에 형성된 투습방지층(30)과 상기 투습방지층의 상부에 형성된 배수층
(40)과 상기 배수층의 상부에 설치된 배수층 보호층(50)과 상기 배수층 보호층 상부에 형성된 쇄석층(60)을 포함
하는 외단열 방수 구조를 가진 옥상에 설치되는 평지붕 옥상바닥 외방수, 외단열 배수판용 루프드레인에 있어서,
상기 배수구에 삽입되는 내부몸체(111)와 상기 내부몸체(111)의 외측에 형성되어 상기 콘크리트 슬라브의 상부에
위치되는 거치플랜지(112)와 상기 내부몸체에 수직으로 설치된 복수의 전산볼트(120)를 가진 하부본체(110)와,
상기 전산볼트를 통과하여 하부본체의 상부에 안착되는 내부몸체(131)와 상기 내부몸체(131)의 외측에 형성되어
상기 하부방수층의 상부에 위치하는 하부방수층 누름플랜지(132)를 가진 상부본체(130)와, 상기 전산볼트에 체결
되어 상기 상부본체를 고정하는 하부너트(133)와, 상기 전산볼트를 통과하여 상기 상부본체의 내측으로 승강가능
하게 끼워지며 상기 투습방지층의 상부에 위치하는 투습방지층 누름플랜지(142)를 가진 제1높이조절부재(140)와,
상기 전산볼트를 통과하여 상기 제1높이조절부재의 내측으로 승강가능하게 끼워지는 내부몸체(151)와, 상기 내부
몸체의 외측에 형성되어 상기 배수층 보호층 상부에 위치하는 배수층 보호층 누름플랜지(152)를 가진 제2높이조
절부재(150)와, 상기 전산볼트를 통과하여 상기 제2높이조절부재의 내측으로 승강가능하게 끼워지는 내부몸체
(161)와 상기 내부몸체의 외측에 형성되어 상기 쇄석층의 상부에 위치하는 쇄석층 누름플랜지(162)를 가진 제3높
이조절부재(160)와, 상기 전산볼트에 체결되어 제3높이조절부재를 고정하는 상부너트(163)와, 하단이 상기 제2높
이조절부재의 내부몸체 상부에 안착되도록 상기 제3높이조절부재의 내측으로 끼워져 결합되는 스트레이너(170)를
포함한다.
