양천구 변리사, 양천구 특허사무소 찾던 고객의 특허 등록 성공 사례- 난간로프 고정장치 특허 등록사례-"난간용 로프의 고정장치"

양천구 변리사, 양천구 특허사무소 찾던 고객의 특허 등록 성공 사례- 난간로프 고정장치 특허 등록사례-"난간용 로프의 고정장치"

출원 연월일 2019년 03월 19일

출 원 번 호 10-2019-0031077

특허결정(심결)연월일 2020년 10월 15일

청구범위의 항수 3

유 별  E04H 17/10

발명의 명칭 난간용 로프의 고정장치

존속기간(예정)만료일 2039년 03월 19일

2021년 01월 10일 등록

(11) 공개번호 10-2020-0111428 (43) 공개일자 2020년09월29일

(51) 국제특허분류(Int. Cl.) E04H 17/10 (2006.01) E04H 17/04 (2006.01)

(52) CPC특허분류 E04H 17/10 (2013.01) E04H 17/04 (2013.01)

(21) 출원번호 10-2019-0031077 (22) 출원일자 2019년03월19일 심사청구일자 2019년03월19일

(71) 출원인

육**

서울특별시 양천구 신목로

(72) 발명자

육**

서울특별시 양천구 신목로

(74) 대리인 김영관

전체 청구항 수 : 총 4 항

(54) 발명의 명칭 난간용 로프의 고정장치

(57) 요 약

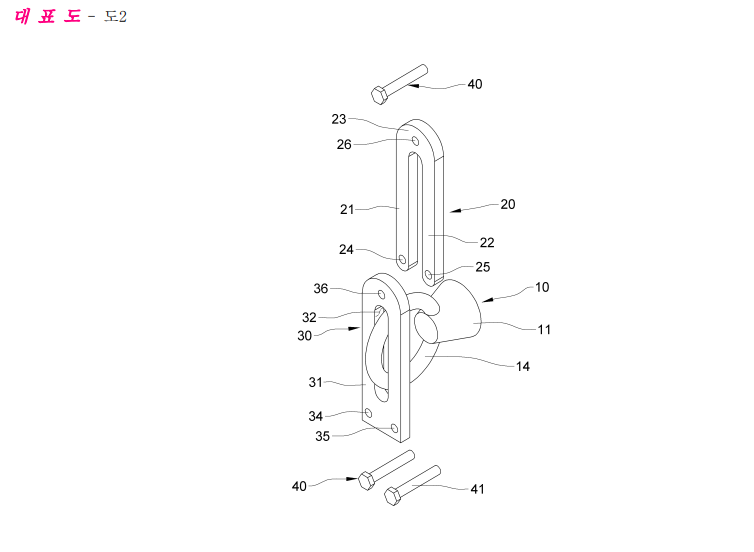

난간용 로프의 고정장치에 관한 것으로, 포스트의 일면에 고정되도록 소정의 형상으로 형성된 원뿔본체와, 상기

원뿔본체의 일측으로 돌출되어 로프가 관통되도록 소정의 직경으로 원형고리가 형성된 포스트고정부재; 상기

 로 프의 일면에 접하도록 평판으로 형성되며, 상기 원형고리의 일측에서 끼워지도록 'U'자 형상으로 이루어진 제1

로프고정부재; 상기 로프의 타면에 접하도록 평판으로 형성되며, 상기 원형고리의 외측에서 관통되게 끼워지도록

고리끼움부가 형성된 제2 로프고정부재; 상기 로프가 상기 원형고리에 안정되게 설치되도록 상기 제1 로프고정부

재와 상기 제2 로프고정부재를 체결시키는 체결부재;를 마련하여 등산로, 난간 등에 설치되는 로프를 견고하게

설치되게 함은 물론 장기간 사용에 따라 로프가 헐거워진 경우 헐거워진 로프를 다시 견고하게 고정시킬 수

있고, 로프의 교체 또는 재설치 시 고정장치를 간편하게 분리 및 결합시킬 수 있으며, 제1 로프고정부재와 제2

로프고정부재에 설치된 체결부재를 조이게 됨에 따라 로프를 움직이지 않게 고정시킬 수 있다는 효과가

얻어진다.
