출원 연월일 2020년 07월 15일
출 원 번 호 10-2020-0087591
공고 연월일 2020년 12월 31일
공 고 번 호
특허결정(심결)연월일 2020년 12월 21일
청구범위의 항수 6
유 별 A47J 36/26
발명의 명칭 간편음식 가열조리용 받침대와 그의 구성 세트
존속기간(예정)만료일 2040년 07월 15일
2020년 12월 24일 등록
(45) 공고일자 2020년12월31일
(11) 등록번호 10-2197269
(24) 등록일자 2020년12월24일
(51) 국제특허분류(Int. Cl.)
A47J 36/26 (2006.01) A47J 36/34 (2006.01)
A47J 37/06 (2020.01) A47J 37/07 (2006.01)
(52) CPC특허분류
A47J 36/26 (2013.01)
A47J 36/34 (2013.01)
(21) 출원번호 10-2020-0087591
(22) 출원일자 2020년07월15일
심사청구일자 2020년07월15일
(56) 선행기술조사문헌
KR1020140038864 AA47J 37/0664 (2013.01)
A47J 37/0731 (2013.01)
A47J 37/0786 (2013.01)
(73) 특허권자
이**
울산광역시 울주군 범서읍 굴화길
이**
울산광역시 남구 대학로
(72) 발명자
이**
울산광역시 울주군 범서읍 굴화길
이**
울산광역시 남구 대학로
(74) 대리인
김영관
전체 청구항 수 : 총 6 항
심사관 : 황상동
(54) 발명의 명칭 간편음식 가열조리용 받침대와 그의 구성 세트
(57) 요 약

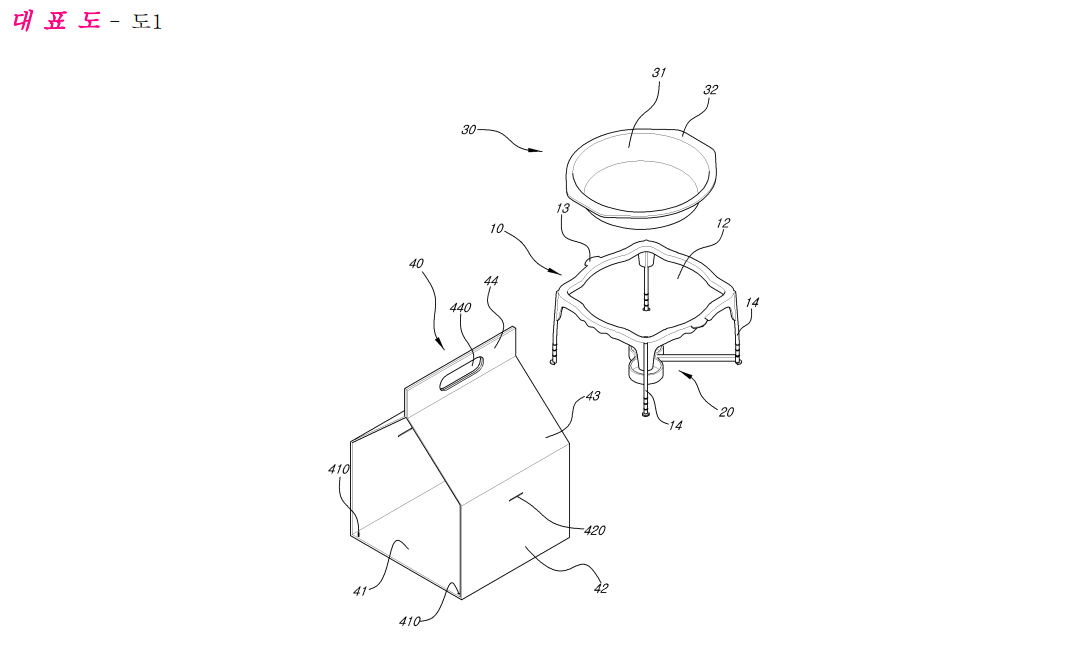

본 발명은 간편음식 가열조리용 받침대와 그의 구성 세트에 관한 것으로서, 받침대 본체의 상부면에는 수직으로
관통되게 조리용기가 안착되는 안치홀을 형성하고, 상호 대응되는 양측 외주연 단면의 길이 중앙 부위로부터 외
측으로 일정 폭과 길이로 돌출되게 손잡이를 형성하며, 외주연 단부를 따라 일정 간격을 이격하여 하부로는 일정
직경과 높이로 복수 개의 다리가 형성되도록 하는 용기 받침대; 상기 용기 받침대의 다리들 중 하나에 일정 길이
로 형성되는 연결로드의 일단이 착탈 가능하게 연결되고, 타단에는 고체연료가 수용되는 바스켓이 형성되도록 하
는 가열수단; 상기 용기 받침대의 안치홀에 안치되도록 측면은 상부로부터 하부로 점차 축소되는 경사지도록 한
형상이고, 상단부는 외측으로 수평 절곡되도록 하여 플랜지면을 형성하는 조리용기; 중앙의 판면에는 상기 용기
받침대의 각 다리 하단부가 고정될 수 있도록 하는 고정홀이 형성되는 바닥판과, 상기 바닥판의 주연부를 수직으
로 상향 절곡되도록 하면서 판면에는 상기 용기 받침대의 양 측면으로부터 돌출되게 형성한 손잡이가 관통 삽입
되는 측면판과, 양측의 상기 측면판의 상단부로부터 상호 마주보는 방향으로 상향 절곡되도록 하여 일정 각도로
경사지게 하여 상단부간 밀착되도록 하는 상부판 및 양측의 상부판을 상호 면밀착되도록 하여 수직으로 일정 높
이 연장되도록 하면서 판면에는 수평으로 관통되게 손잡이홀을 형성하는 손잡이판으로 형성되는 받침대 캐리어로
서 이루어지는 구성으로 이루어지도록 하는 구성이다.
