"전동차 차축 내륜 베어링의 분해 및 조립장치"

의정부 변리사, 의정부 특허사무소 찾던 고객의 특허 등록 성공 사례- 전동기제어장치 베어링분해 조립장치 특허 등록사례-

"전동차 차축 내륜 베어링의 분해 및 조립장치"

출원 연월일 2019년 07월 08일

출 원 번 호 10-2019-0081989

공고 연월일 2020년 12월 28일

공 고 번 호

특허결정(심결)연월일 2020년 02월 18일

청구범위의 항수 2

유 별 B23P 19/04

발명의 명칭 전동차 차축 내륜 베어링의 분해 및 조립장치

존속기간(예정)만료일  2039년 07월 08일

(45) 공고일자 2020년12월28일 (11) 등록번호 10-2183202 (24) 등록일자 2020년12월21일

(51) 국제특허분류(Int. Cl.) B23P 19/04 (2006.01) B23P 19/027 (2006.01)

(52) CPC특허분류 B23P 19/04 (2013.01) B23P 19/027 (2013.01)

(21) 출원번호 10-2019-0081989 (22) 출원일자 2019년07월08일 심사청구일자 2019년07월08일

(56) 선행기술조사문헌

JP11210774 A* JP2019018258 A* KR1020120083592 A* KR1020150033296 A

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

이**

경기도 의정부시 녹양로

인**

서울특별시 구로구 신도림로

(72) 발명자

이**

경기도 의정부시 녹양로

인**

서울특별시 구로구 신도림로

(74) 대리인 김영관

전체 청구항 수 : 총 2 항

심사관 : 최영준

(54) 발명의 명칭 전동차 차축 내륜 베어링의 분해 및 조립장치

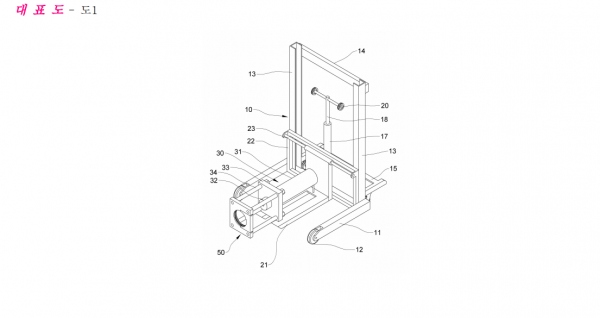

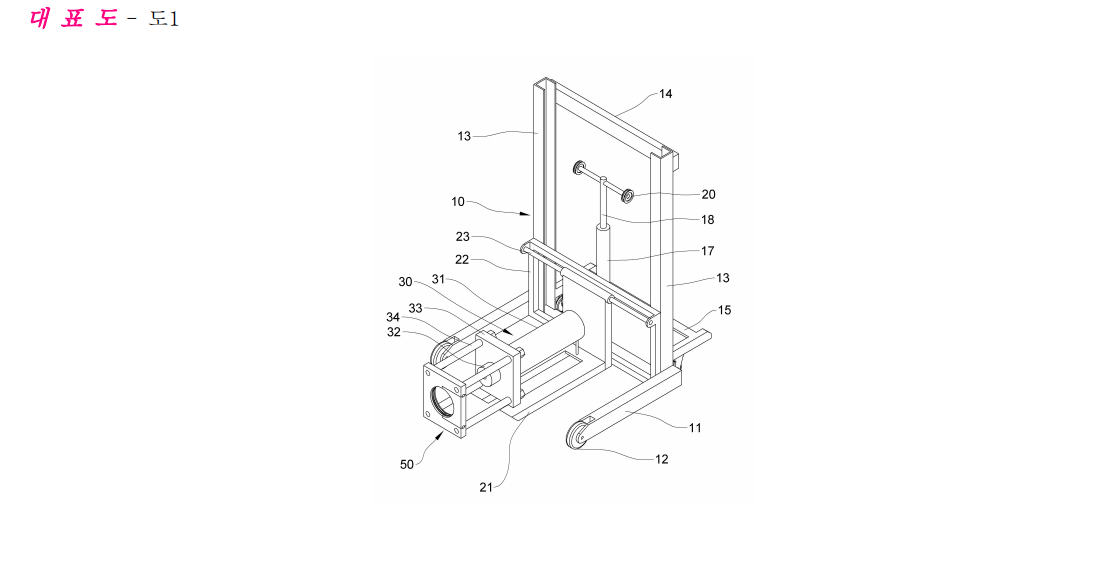

(57) 요 약

전동차 차축의 내륜 베어링의 분해 및 조립장치에 관한 것으로, 소정의 간격으로 이격된 한 쌍의 바퀴고정프레임

과, 상기 바퀴고정프레임에 회전 가능하게 설치되는 바퀴와, 상기 바퀴고정프레임의 후방에 유압을 공급하는 유

압펌프가 설치되는 유압펌프받침대와, 상기 유압펌프에 의해 수직으로 승강 가능하게 설치되는 상하실린더와, 상

기 상하실린더에 의해 높이 조절이 이루어지도록 상기 상하실린더의 전면에 설치되는 실린더 받침대가 구비된 베

이스부재; 차축에 결합된 내륜 베이어링을 분리시키도록 상기 실린더 받침대의 상부에 출몰 가능하게 설치되는

착탈실린더; 상기 착탈실린더의 전면에 소정의 거리만큼 이격되게 설치되는 착탈지그부재;를 마련하여 차축에 결

합된 베어링(내륜베어링)을 간편하게 분리시킬 수 있을 뿐만 아니라 차축에 결합 시키고자 하는 베어링을 베어링

압입지그부재에 의해 간편하게 결합시킬 수 있다는 효과가 얻어진다.
