"모니터 펌웨어 업데이트 시스템 및 방법"

제주 변리사, 제주 특허사무소 찾던 고객의 특허 등록 성공 사례- 모니터펌웨어 펌웨어업데이트 방법 특허 등록사례-

"모니터 펌웨어 업데이트 시스템 및 방법"

출원 연월일 2019년 05월 10일

출 원 번 호 10-2019-0055263

특허결정(심결)연월일 2020년 11월 30일

청구범위의 항수 4

유 별 G06F 8/65

발명의 명칭 모니터 펌웨어 업데이트 시스템 및 방법

존속기간(예정)만료일 2039년 05월 10일

2020년 12월 03일 등록

(11) 공개번호 10-2020-0130007 (43) 공개일자 2020년11월18일

(51) 국제특허분류(Int. Cl.) G06F 8/65 (2018.01) G06F 13/14 (2006.01) G06F 8/71 (2018.01)

(52) CPC특허분류 G06F 8/65 (2013.01) G06F 13/14 (2013.01)

(21) 출원번호 10-2019-0055263 (22) 출원일자 2019년05월10일 심사청구일자 2019년05월10일

(71) 출원인

유**

경기도 부천시 도약로

권**

제주특별자치도 제주시 동화로

(72) 발명자

유**

경기도 부천시 도약로

권**

제주특별자치도 제주시 동화로

(74) 대리인 김영관

전체 청구항 수 : 총 6 항

(54) 발명의 명칭

모니터 펌웨어 업데이트 시스템 및 방법

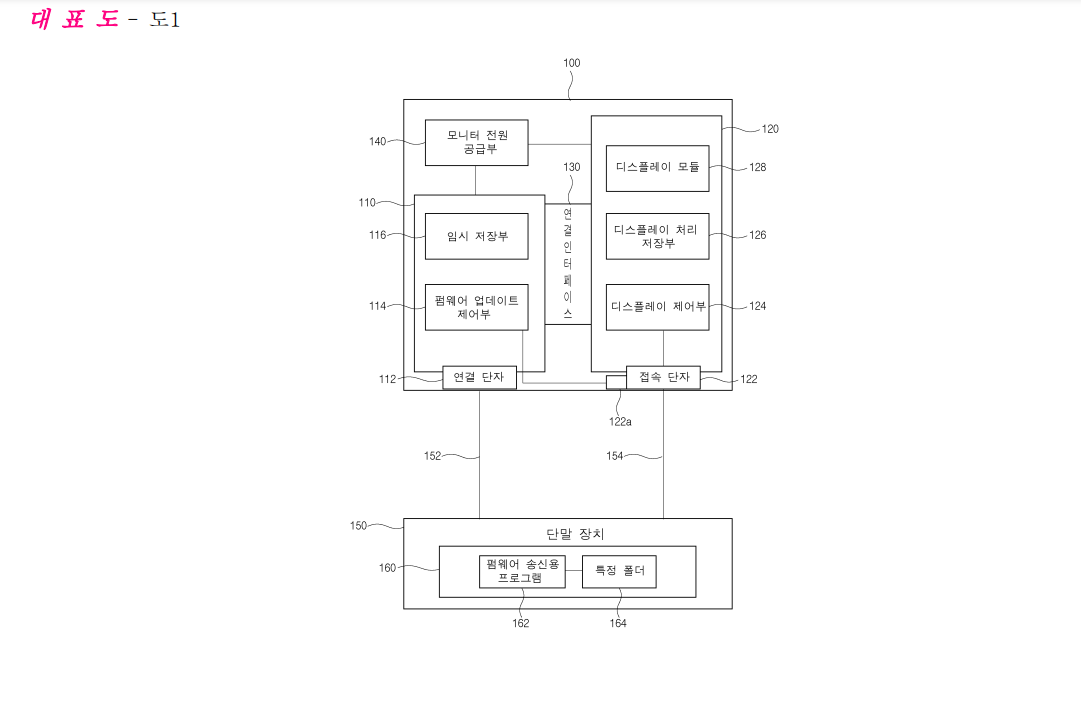

(57) 요 약

본 발명은 모니터의 펌웨어를 업데이트시키기 위한 것으로서, 이를 위하여 통신 라인의 타단과 연결되어 업데이

트용 펌웨어 데이터를 전송하고, 디스플레이 라인의 타단과 연결되어 디스플레이용 데이터를 전송하는 단말

장치; 펌웨어 데이터가 저장된 디스플레이 처리 저장부, 상기 디스플레이 라인의 일단과 연결되어 상기 디스플레

이용 데이터를 수신함에 따라 상기 디스플레이 처리 장치에 저장된 펌웨어 데이터로 디스플레이 모듈을 제어하여

상기 디스플레이용 데이터를 모니터에 출력하는 디스플레이 제어 장치; 상기 통신 라인의 일단과 연결되어 상기

단말 장치로부터 업데이트용 펌웨어 데이터를 제공받아 펌웨어 업데이트 저장부에 저장하며, 상기 디스플레이 제

어 장치의 동작 상태가 비활성 상태일 경우 상기 디스플레이 처리 저장부에 저장된 펌웨어 데이터와 상기 업데이

트용 펌웨어 데이터간의 비교를 통해 상기 업데이트용 펌웨어 데이터를 이용하여 상기 디스플레이 처리 저장부에

저장된 펌웨어 데이터를 업데이트시키는 펌웨어 관리 장치; 및 상기 디스플레이 제어 장치와 상기 펌웨어 관리

장치를 연결시켜 데이터 송수신을 지원하는 연결 인터페이스를 포함하는 모니터 펌웨어 업데이트 시스템을 제공

할 수 있다.
