마포구 변리사, 마포구 특허사무소 찾던 고객의 특허 등록 성공 사례- 부력회전 발전장치 수차회전 전기생산 특허 등록사례- "수류 발전장치"

마포구 변리사, 마포구 특허사무소 찾던 고객의 특허 등록 성공 사례- 부력회전 발전장치 수차회전 전기생산 특허 등록사례- "수류 발전장치"

출원 연월일  2020년 09월 08일

출 원 번 호 10-2020-0114286

공고 연월일  2020년 11월 27일

공 고 번 호

특허결정(심결)연월일 2020년 11월 17일

청구범위의 항수 1

유 별 F03B 17/06

발명의 명칭 수류 발전장치

존속기간(예정)만료일 2040년 09월 08일

2020년 11월 20일 등록

(45) 공고일자 2020년11월27일 (11) 등록번호 10-2183452 (24) 등록일자 2020년11월20일

(51) 국제특허분류(Int. Cl.) F03B 17/06 (2006.01) F03B 11/00 (2006.01) F03B 15/00 (2006.01) H02S 10/40 (2014.01)

52) CPC특허분류 F03B 17/064 (2013.01) F03B 11/00 (2013.01)F03B 15/00 (2013.01) H02S 10/40 (2015.01)

F05B 2220/706 (2013.01) F05B 2240/93 (2013.01) F05B 2270/341 (2020.08) Y02E 10/20 (2020.08) Y02E 10/52 (2013.01)

(21) 출원번호 10-2020-0114286 (22) 출원일자 2020년09월08일 심사청구일자 2020년09월08일

(56) 선행기술조사문헌 KR1020090052309 A* KR101454560 B1 *는 심사관에 의하여 인용된 문헌

(73) 특허권자

이**

서울 마포구 노고산동

(72) 발명자

이**

서울 마포구 노고산동

(74) 대리인 김영관

전체 청구항 수 : 총 1 항

심사관 : 최진환

(54) 발명의 명칭 수류 발전장치

(57) 요 약

본 발명은 부력체에 수차를 설치하여 수차의 회전에 따라 전기를 생산하도록 한 수류 발전장치에 관한 것이다.

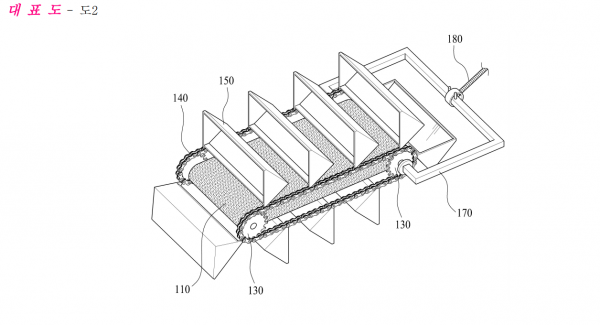

본 발명의 수류 발전장치(100)는 함체 형상으로 이루어져 물 위에 부유하는 부력체(110)와, 상기 부력체의 전단

과 후단에 좌우로 관통하도록 설치된 회전축(120)과, 각 회전축의 양단에 고정된 스프로켓 휠(130)과, 상기 스프

로켓 휠에 감겨진 체인벨트(140)와, 상기 체인벨트를 따라 일정간격을 두고 설치되어 수류방향을 따라 회전하면

서 회전축을 회전시키는 다수의 버킷(150)과, 상기 부력체의 내부에 설치되어, 상기 회전축으로부터 발생되는 회

전력으로 전기를 생산하는 발전기(160)와, 상기 스프로켓 휠의 외측에는 공회전 가능하게 연결된 견인바(170)와,

상기 견인바에 연결된 견인로프(180)를 포함한다
