출원 연월일 2020년 04월 03일

출 원 번 호 10-2020-0040840

공고 연월일  2020년 10월 23일

공 고 번 호

특허결정(심결)연월일 2020년 10월 16일

청구범위의 항수  3

유 별 A63B 45/02

발명의 명칭 골프공 회전 라인 표시장치

존속기간(예정)만료일 2040년 04월 03일

2020년 10월 19일 등록

(45) 공고일자 2020년10월23일 (11) 등록번호 10-2169704 (24) 등록일자 2020년10월19일

(51) 국제특허분류(Int. Cl.)

A63B 45/02 (2006.01) A63B 37/00 (2006.01) A63B 57/00 (2015.01) B41K 3/02 (2006.01)

(51) 국제특허분류(Int. Cl.)

A63B 45/02 (2006.01) A63B 37/00 (2006.01) A63B 57/00 (2015.01) B41K 3/02 (2006.01)

(52) CPC특허분류 A63B 57/00 (2013.01) B41K 3/02 (2013.01)

(21) 출원번호 10-2020-0040840 (22) 출원일자 2020년04월03일 심사청구일자 2020년04월03일

(56) 선행기술조사문헌

JP2012505719 A* KR1020090053240 A* KR1020100054960 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

최**

경기도 남양주시 천마산로

(72) 발명자

 최**

경기도 남양주시 천마산로

(74) 대리인 김영관

심사관 : 김정진

(54) 발명의 명칭 골프공 회전 라인 표시장치

(57) 요 약

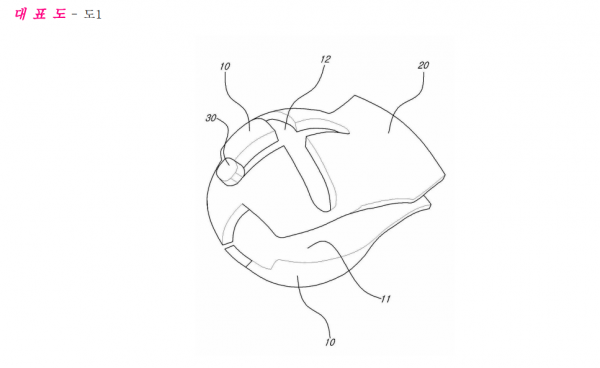

본 발명은 골프공 회전 라인 표시장치에 관한 것으로서, 상부와 하부로 나누어지는 한 쌍으로 이루어지면서 각각

의 내부에서 골프공을 수용할 수 있도록 하는 만곡형의 수용홈을 형성하는 홀더; 상기 상하부측 홀더의 각 일측

의 단부간을 스프링에 의해 상호 밀착되는 회전력을 갖도록 힌지축에 의해 축 연결하고, 상기 홀더와 대응되는

방향으로 상부 및 하부로 경사지게 하거나 휘어지도록 하면서 일정 폭이 연장되도록 하는 조작부; 상기 상부와

하부의 홀더 중 일측의 외주면으로 일정 폭과 길이로서 판면이 관통되도록 형성한 마커 레일에서 이탈 방지되게

결합되어 마커 레일을 따라 직선 방향으로 슬라이드 이동이 가능하게 결합되고, 상기 홀더의 외부에서 일정 압력

을 가하여 상기 홀더에 의해 홀딩된 골프공의 외주면에 펜촉이 접촉되도록 하면서 마커 레일을 따라 이동하여 회

전 라인을 표시하는 마커의 결합으로 이루어지게 함으로써 휴대 및 보관이 용이하면서 마킹펜의 분실이나 손상을

방지하고, 골프공을 견고하게 고정시켜 정확하고 일정하게 회전 라인을 표시하도록 한다.
