(45) 공고일자 2020년10월20일 (11) 등록번호 10-2167972 (24) 등록일자 2020년10월14일

(51) 국제특허분류(Int. Cl.) B21D 7/024 (2006.01) B21D 7/14 (2006.01)

(52) CPC특허분류 B21D 7/024 (2013.01) B21D 7/14 (2013.01)

(21) 출원번호 10-2019-0120653 (22) 출원일자 2019년09월30일 심사청구일자 2019년09월30일

(56) 선행기술조사문헌

KR100874741 B1

JP2004337960 A

JP2010023046 A

JP09150222 A

KR1020100090106 A*

KR1019860000897 A

KR2020110002548 U*

KR101308958 B1

KR1020180051833 A

JP61071130 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

김**

서울특별시 성북구 장위로

(72) 발명자

김**

서울특별시 성북구 장위로

(74) 대리인 김영관

전체 청구항 수 : 총 1 항

심사관 : 권지한

(54) 발명의 명칭 다중 파이프 밴딩장치

(57) 요 약

본 발명은 동일 또는 서로 다른 규격의 파이프들을 동시에 밴딩시킬 수 있는 다중 파이프 밴딩장치에 관한 것이

다.

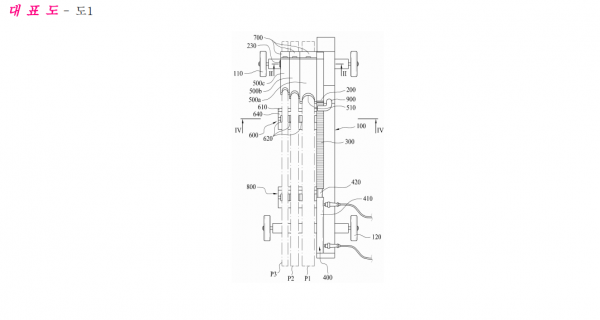

본 발명의 다중 파이프 밴딩장치는 본체(100)와, 상기 본체에 구비된 피니언기어(200) 및 래크(300)와, 상기 래

크를 전후진시키는 구동유닛(400)과, 외주면을 따라 파이프 안내홈(510)이 형성되며 상기 피니언기어와 동축으로

회전하도록 상기 피니언기어의 전면에 탈부착 가능하게 적층 결합된 복수의 밴딩슈(500a,500b,500c)와, 상기 본

체에 결합되며 각 밴딩슈의 파이프 안내홈으로 진입하는 파이프(P1,P2,P3)의 하부를 지지하는 전방지지부재(60

0)와, 상기 파이프 안내홈을 통과한 파이프의 상부와 하부를 지지하도록 각 밴딩슈마다 구비된 록킹브라켓(700)

을 포함한다.
