출원 연월일 2020년 05월 26일

출 원 번 호 10-2020-0062989

공고 연월일 2020년 10월 13일

공 고 번 호

특허결정(심결)연월일 2020년 09월 28일

청구범위의 항수 4

유 별 E01F 15/04

발명의 명칭 접이식 안전난간

존속기간(예정)만료일  2040년 05월 26일

2020년 10월 06일 등록

(45) 공고일자 2020년10월13일 (11) 등록번호 10-2165030 (24) 등록일자 2020년10월06일

(51) 국제특허분류(Int. Cl.) E01F 15/04 (2006.01) E01F 15/06 (2006.01)

(52) CPC특허분류 E01F 15/0484 (2013.01) E01F 15/04 (2013.01)E01F 15/06 (2013.01)

(21) 출원번호 10-2020-0062989 (22) 출원일자 2020년05월26일 심사청구일자 2020년05월26일

(56) 선행기술조사문헌 KR101085465 B1 JP2015178758 A KR1020160134942 A KR101727613 B1 KR100986937 B1

(73) 특허권자

김**

서울특별시 광진구 아차산로

(72) 발명자

김**

서울특별시 광진구 아차산로

(74) 대리인 김영관

심사관 : 최정봉

전체 청구항 수 : 총 4 항

(54) 발명의 명칭 접이식 안전난간

(57) 요 약

본 발명은 필요에 따라 접거나 펼 수 있어서, 홍수 발생시 이물질이 걸리는 것을 방지할 수 있도록 된 새로운 구

조의 접이식 안전난간에 관한 것으로,

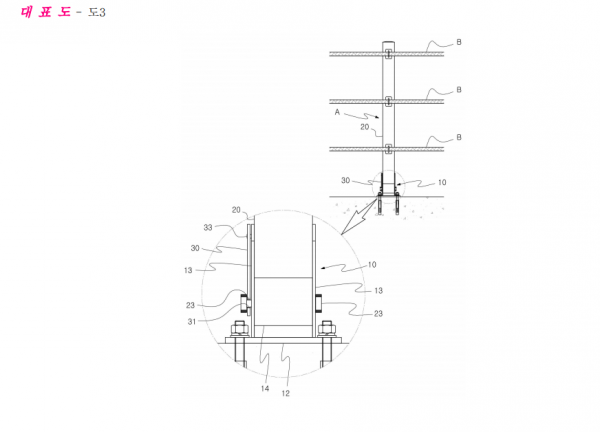

본 발명에 따른 접이식 안전난간은 상기 지지바(A)는 바닥면에 고정되며 양측에는 상하방향으로 연장된 장공(1

1)이 형성된 고정대(10)와, 상하방향으로 연장된 바형상으로 구성되며 하단이 상기 고정대(10)에 삽입고정되고

양측에는 상기 장공(11)을 관통하는 가이드핀(21)이 구비된 바본체(20)와, 상기 고정대(10)의 측면에 구비되어

상기 바본체(20)를 고정하는 고정판(30)으로 구성되어, 상기 고정판(30)의 고정을 해제하고, 바본체(20)를 상측

으로 당긴 후, 전방으로 회동시킴으로써, 간단하게 접을 수 있다.

따라서, 강 등의 범람이 발생되기 전에 바본체(20)를 간단하게 접어, 강을 따라 떠내려 온 각종 쓰레기나 나뭇조

각 등이 안전난간에 걸리는 것을 방지할 수 있다
