"식물을 이용한 확장 가능한 모듈식 공기정화장치"

공기정화장치 모듈식정화장치 특허등록 신청 절차 대행 최저수수료 무료출장상담

"식물을 이용한 확장 가능한 모듈식 공기정화장치"

출원 연월일 2019년 12월 13일

출 원 번 호 10-2019-0166903

공고 연월일 2020년 09월 21일

공 고 번 호

특허결정(심결)연월일 2020년 07월 22일

청구범위의 항수 4

유 별 F24F 3/16

발명의 명칭 식물을 이용한 확장 가능한 모듈식 공기정화장치

존속기간(예정)만료일  2039년 12월 13일

2020년 09월 15일 등록

(45) 공고일자 2020년09월21일 (11) 등록번호 10-2158343 (24) 등록일자 2020년09월15일

(51) 국제특허분류(Int. Cl.) F24F 3/16 (2006.01) A01G 27/00 (2006.01)

F24F 13/20 (2006.01) F24F 13/22 (2006.01) F24F 5/00 (2006.01)

(52) CPC특허분류 F24F 3/1603 (2013.01) A01G 27/008 (2013.01)

F24F 13/20 (2013.01) F24F 13/222 (2013.01) F24F 5/0042 (2013.01)

F24F 2003/1653 (2013.01) F24F 2221/02 (2013.01)

(21) 출원번호 10-2019-0166903 (22) 출원일자 2019년12월13일 심사청구일자 2019년12월13일

(56) 선행기술조사문헌

JP2011244740 A* KR101844899 B1* KR1020130000115 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

이**

경기도 김포시 김포한강2로

(72) 발명자

이**

경기도 김포시 김포한강2로

 (74) 대리인 김영관

전체 청구항 수 : 총 4 항

심사관 : 이종경

(57) 요 약

본 발명은 모듈식으로 확장이 가능하면서 공간적 제약없이 식재된 식물을 통해 공기를 정화시키도록 한 식물을

이용한 확장 가능한 모듈식 공기정화장치에 관한 것이다.

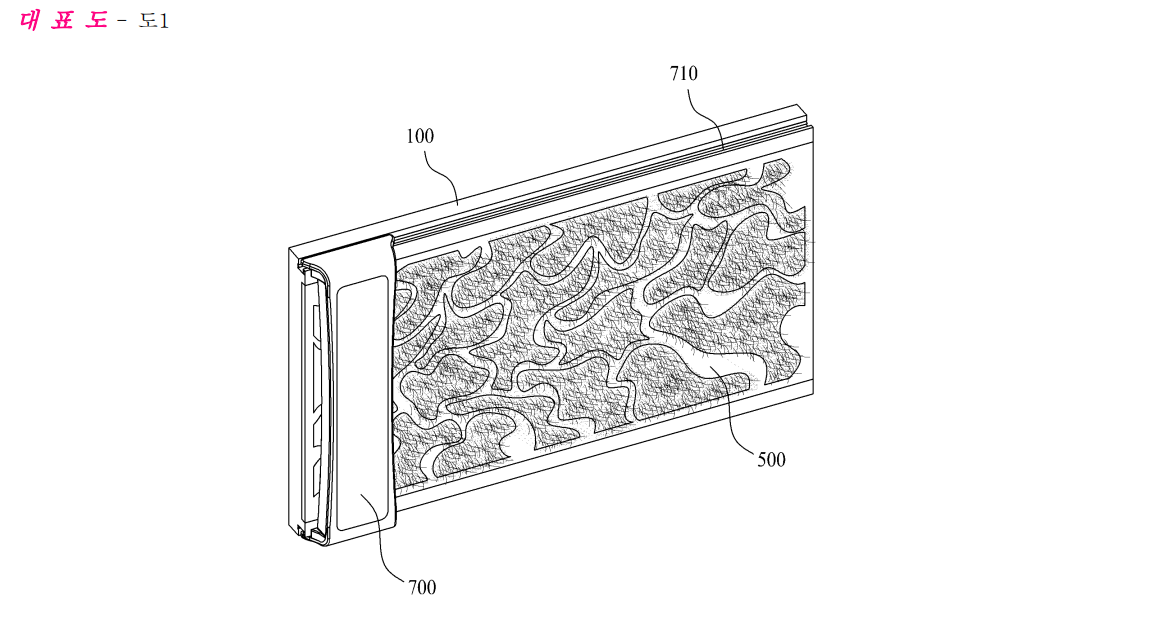

본 발명의 식물을 이용한 확장 가능한 모듈식 공기정화장치는 본 발명의 식물을 이용한 확장 가능한 모듈식 공기

정화장치는 전면에 안착홈(110)이 형성된 패널 형태의 케이스(100)와, 상기 안착홈(110)의 바닥으로부터 이격되

는 다공판(210)과 상기 다공판(210)으로부터 안착홈(110)의 바닥으로 돌출되는 지지돌기(220)를 구비한 지지플레

이트(200)와, 상기 지지플레이트(200)의 다공판(210) 전면에 위치되며 식물이 식생하는 식생매트(300)와, 상기

식생매트(300)의 전면에 위치하는 메쉬망(400)과, 상기 메쉬망(400)의 전면에 이격되게 위치되어 식생매트(300)

에서 식생되는 식물들이 외부로 이탈되지 않도록 막아주는 이탈방지망(500)과, 상기 케이스(100) 내부에 구비되

어 식생매트(300)로 수분을 공급하는 관수장치(600)와, 상기 식생매트(300)의 전면을 조명하는 조명장치(700)을

포함한다
