출원 연월일 2019년 07월 25일

출 원 번 호 20-2019-0003116

공고 연월일 2020년 09월 17일

공 고 번 호

등록결정(심결)연월일 2020년 08월 28일

청구범위의 항수 2

유 별 A23N 15/00

등록의 구분

고안의 명칭 마늘쪽 분리장치

존속기간(예정)만료일 2029년 07월 25일

2020년 09월 11일 등록

(45) 공고일자 2020년09월17일 (11) 등록번호 20-0492326 (24) 등록일자 2020년09월11일

(51) 국제특허분류(Int. Cl.) A23N 15/00 (2006.01)

(52) CPC특허분류 A23N 15/00 (2013.01)

(21) 출원번호 20-2019-0003116 (22) 출원일자 2019년07월25일 심사청구일자 2019년07월25일

(56) 선행기술조사문헌 KR1020030063881 A* KR200423649 Y1* *는 심사관에 의하여 인용된 문헌

(73) 실용신안권자

김**

서울특별시 동대문구 장한로

(72) 고안자

김**

서울특별시 동대문구 장한로

(74) 대리인 김영관

전체 청구항 수 : 총 2 항

심사관 : 유진오

(54) 고안의 명칭 마늘쪽 분리장치

(57) 요 약

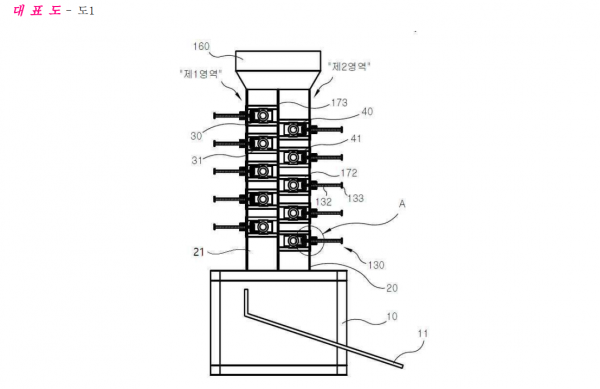

본 발명은 마늘쪽 분리장치에 관한 것으로, 가압 롤러가 2개의 열로 수직방향으로 설치되되 제1 영역에 위치한

제1 가압롤러(회전롤러)와 제2 영역에 위치한 제2 가압롤러(회전롤러)가 서로 지그재그 방향으로 엇갈리게 배치

됨으로써, 일정 크기 이상의 통마늘이 투입되더라도 제1 및 제2 가압롤러 사이에서 압착에 의해 통마늘이 분리되

면서 손상되지 않으며, 일정 크기 이하의 통마늘도 제1 및 제2 가압롤러 사이에서 압착되어 마늘쪽 분리 효율성

을 높일 수 있다.

또한, 본 발명은 제1 영역에 위치한 제1 가압롤러와 제2 영역에 위치한 제2 가압롤러가 서로 지그재그 방향으로

엇갈리게 배치됨으로써, 많은 양의 통마늘이 제1 및 제2 가압롤러 사이로 투입될 수 있어 마늘쪽 분리 작업 시간

이 대폭 단축될 수 있다.

또한, 본 발명은 수직 프레임의 양쪽에 제1 가압롤러와 제2 가압롤러 간의 간격을 조절하기 위한 가압롤러 간격

조절수단을 마련함으로써, 투입되는 통마늘 양에 따라 제1 및 제2 가압롤러 간격을 적당하게 조절하여서 많은 양

의 마늘쪽을 신속하게 분리할 수 있다.
