"링크수단이 구비된 굴삭기"

토목공사 굴삭기 안전사고방지 버킷임의이탈방지 특허등록 특허신청 대행 최저수수료 무료출장상담

"링크수단이 구비된 굴삭기"

출원 연월일 2019년 12월 12일

출 원 번 호 10-2019-0165587

공고 연월일 2020년 09월 16일

공 고 번 호

특허결정(심결)연월일 2020년 08월 12일

청구범위의 항수 4

유 별 E02F 3/36

발명의 명칭 링크수단이 구비된 굴삭기

존속기간(예정)만료일 2039년 12월 12일

2020년 09월 10일 등록

(45) 공고일자 2020년09월16일 (11) 등록번호 10-2156813 (24) 등록일자 2020년09월10일

(51) 국제특허분류(Int. Cl.) E02F 3/36 (2006.01)

(52) CPC특허분류 E02F 3/3622 (2013.01) E02F 3/3618 (2013.01)

(21) 출원번호 10-2019-0165587 (22) 출원일자 2019년12월12일 심사청구일자 2019년12월12일

(56) 선행기술조사문헌

KR1020000019841 A*

JP2005504198 A*

US20070201973 A1*

JP10317415 A

US20160251820 A1

WO1991018716 A1

US20050207836 A1

US06305106 B1

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

곽**

경기도 안성시 공도읍 진건중길

(72) 발명자

곽**

경기도 안성시 공도읍 진건중길

(74) 대리인 김영관

전체 청구항 수 : 총 4 항

심사관 : 김욱기

(54) 발명의 명칭 링크수단이 구비된 굴삭기

(57) 요 약

본 발명은 상기한 문제점을 해결하기 위한 것으로서, 링크수단에 걸림핀을 구비하고, 버킷에 상기 걸림핀이 삽입

되는 홈을 형성함으로써, 버킷이 임의로 이탈되는 것을 방지하여 안전사고를 줄일 수 있는 링크수단이 구비된

굴삭기를 제공하는데 그 목적이 있다.

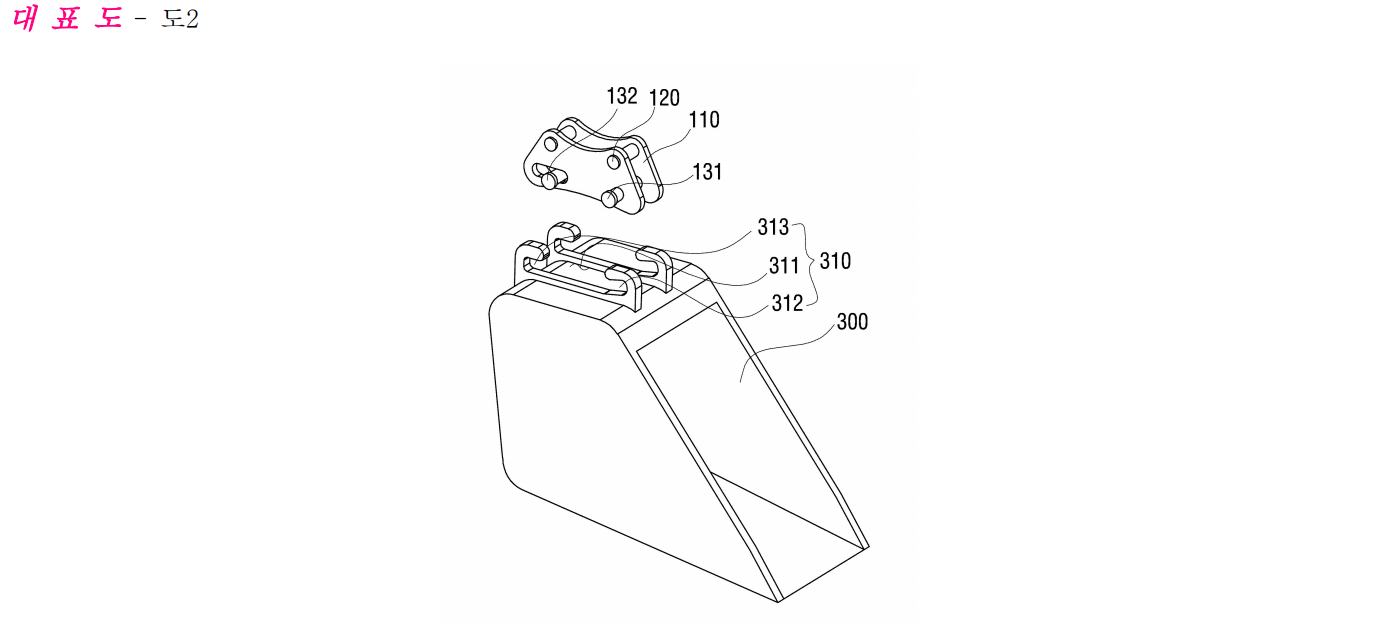

상기 목적을 달성하기 위하여 본 발명의 링크수단이 구비된 굴삭기는, 일단이 굴삭기암(200)과 연결되고, 타단이

버킷(300)과 연결되는 링크수단이 구비된 굴삭기에 있어서, 상기 링크수단(100)은. 상호 마주보게 이격 배치된 2

개의 지지판(110); 상기 지지판(110) 사이의 일단에 좌우로 이격 배치되게 구비되며, 상기 굴삭기암(200)과 연결

되는 연결핀(120); 상기 지지판(110) 사이의 타단에 좌우로 이격 배치되며, 상기 버킷(300)과 연결되는 걸림핀

(130); 을 포함하되, 상기 걸림핀(130)은 좌우 간격 조절이 가능하게 구성된다.
