"온도 반응 기반의 전원 차단기"

전원차단기 온도반응차단기 특허등록 특허출원 대행 신청 최저수수료 무료출장상담

"온도 반응 기반의 전원 차단기"

출원 연월일: 2019년 12월 16일

출 원 번 호: 10-2019-0167800

공고 연월일: 2020년 08월 28일

공 고 번 호:

특허결정(심결)연월일: 2020년 08월 20일

청구범위의 항수: 6

유 별: H01H 37/18

발명의 명칭: 온도 반응 기반의 전원 차단기

존속기간(예정)만료일: 2039년 12월 16일

2020년 08월 24일 등록

(45) 공고일자 2020년08월28일

(11) 등록번호 10-2149533

(24) 등록일자 2020년08월24일

(51) 국제특허분류(Int. Cl.)

H01H 37/18 (2006.01)

(52) CPC특허분류

H01H 37/18 (2013.01)

H01H 33/59 (2013.01)

(21) 출원번호 10-2019-0167800

(22) 출원일자 2019년12월16일

심사청구일자 2019년12월16일

(56) 선행기술조사문헌

JP01258336 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

김**

인천광역시 남동구 매소홀로

(72) 발명자

김**

인천광역시 남동구 매소홀로

(74) 대리인 김영관

전체 청구항 수 : 총 6 항

심사관 : 김성곤

(54) 발명의 명칭 온도 반응 기반의 전원 차단기

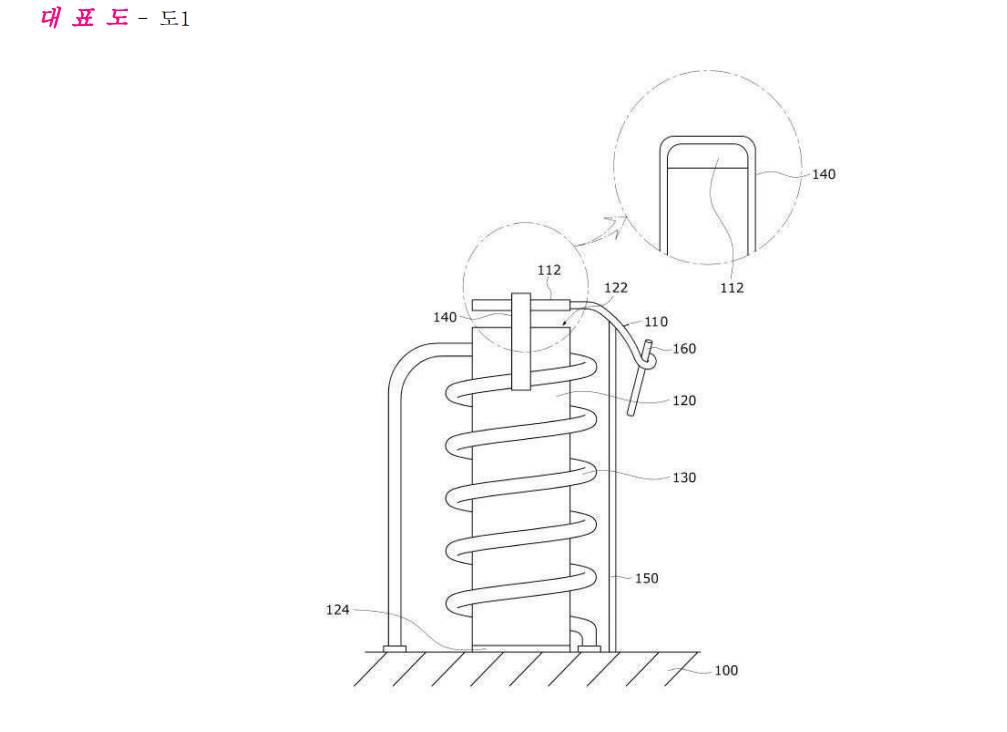

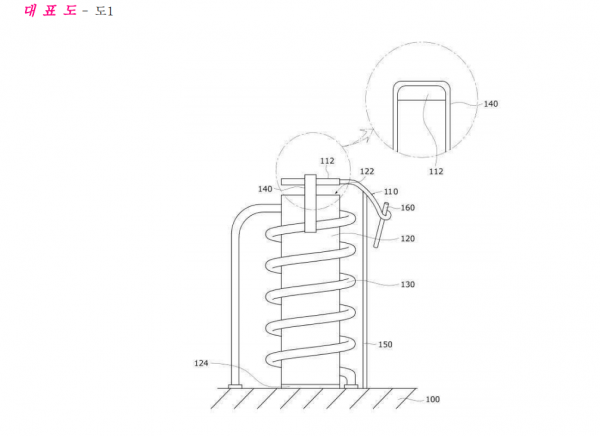

(57) 요 약

본 발명에 따른 온도 반응 기반의 전원 차단기는, 선로에서의 전류 공급을 스위칭하기 위한 금속 재질의 스위칭

부재와, 자유단이 상기 스위칭 부재로부터 소정 간격만큼 떨어져 위치하고, 고정단이 베이스에 고정 장착되며,

자기장에 의해 자화 가능한 재질의 금속 부재와, 상기 금속 부재의 외면으로부터 소정 거리만큼 이격되는 형태의

코일 형상으로 상기 금속 부재를 둘러싸는 온도 반응 재질의 코일 스프링과, 상기 스위칭 부재를 이탈 자유롭게

파지하며, 일단이 상기 코일 스프링의 상부측 일단에 부착되고, 타단이 상기 코일 스프링의 상부측 타단에 부착

되는 가이드 부재를 포함하고, 상기 코일 스프링에 흐르는 제 1 전류에 의해 발생하는 자기장을 통해 상기 금속

부재가 자화되면 상기 스위칭 부재가 상기 자유단에 접촉됨으로써, 상기 선로에서의 전류 공급이 차단되고, 상기

코일 스프링에 흐르는 제 2 전류 또는 주변 환경에 의한 온도가 기 설정된 임계치에 도달할 때 생성되는 수축력

에 의해 상기 코일 스프링이 수축되어 상기 가이드 부재가 상기 스위칭 부재를 상기 자유단 측으로 당김으로써,

상기 스위칭 부재가 상기 자유단에 접촉되어 상기 선로에서의 전류 공급이 차단될 수 있다.
