출원 연월일 :

2019년 07월 29일

출 원 번 호:

20-2019-0003154

공고 연월일:

2020년 08월 25일

공 고 번 호:

등록결정(심결)연월일 :

2020년 08월 10일

청구범위의 항수:

2

유 별:

A63B 17/04

등록의 구분

고안의 명칭:

조립식 정글짐

존속기간(예정)만료일:

2029년 07월 29일

2020년 08월 19일 등록

(45) 공고일자 2020년08월25일

(11) 등록번호 20-0492185

(24) 등록일자 2020년08월19일

(51) 국제특허분류(Int. Cl.)

A63B 17/04 (2006.01) A63B 9/00 (2006.01)

 F16B 7/04 (2006.01)

(52) CPC특허분류

A63B 17/04 (2013.01)

F16B 7/04 (2013.01)

A63B 2009/006 (2013.01)

A63B 2208/12 (2013.01)

(21) 출원번호 20-2019-0003154

(22) 출원일자 2019년07월29일

심사청구일자 2019년07월29일

(56) 선행기술조사문헌

KR200132334 Y1*

KR200310236 Y1*

KR2020010000651 U*

KR200270775 Y1

*는 심사관에 의하여 인용된 문헌

(73) 실용신안권자

한**

인천광역시 서구 심곡로

(72) 고안자

한**

인천광역시 서구 심곡로

(74) 대리인 김영관

전체 청구항 수 : 총 2 항

심사관 : 박종수

(54) 고안의 명칭 조립식 정글짐

(57) 요 약

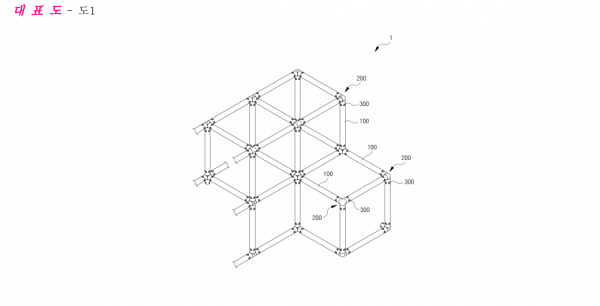

본 고안은 사용자가 구매하여 쉽고 빠르게 조립할 수 있는 구성을 가지며 간단한 구성이어서 저렴한 비용으로 제

공할 수 있는 조립식 정글짐에 관한 것이다. 그의 구성은; 파이프 형태로 된 복수 개의 단위봉; 상기 단위봉을

종횡으로 연결하여 격자형 단위 입방체가 종횡으로 또는 높이방향으로 연결되도록 하기 위하여 상기 단위봉에 삽

입 결합하는 복수 개의 연결구; 상기 단위봉과 상기 연결구를 체결하기 위한 체결수단;을 포함하되; 상기 체결수

단은 상기 단위봉의 단부에 마련되는 제1홀; 상기 연결구에 마련되는 장방형의 제2홀; 상기 제1,2홀에 끼워지되,

상기 제2홀에는 방향성을 갖고 끼워지는 삽입구와, 상기 삽입구의 상부에 연결되는 것으로서 회전잡이구를 포함

하는 잠금구;를 포함하는 것을 특징으로 한다.
