출원 연월일 : 2019년 07월 31일

출 원 번 호 : 20-2019-0003188
공고 연월일 : 2020년 08월 14일

공 고 번 호 :
등록결정(심결)연월일 : 2020년 07월 27일

청구범위의 항수 : 2
유 별 : B01D 46/12 등록의 구분 :
고안의 명칭 : 공기필터장치
존속기간(예정)만료일 : 2029년 07월 31일
2020년 08월 07일 등록
(45) 공고일자 2020년08월14일
(11) 등록번호 20-0492135
(24) 등록일자 2020년08월07일
(51) 국제특허분류(Int. Cl.)
 B01D 46/12 (2006.01) B01D 46/00 (2006.01)
 B01D 46/42 (2006.01)
(52) CPC특허분류
 B01D 46/12 (2013.01)
B01D 46/0005 (2013.01)
(21) 출원번호 20-2019-0003188
(22) 출원일자 2019년07월31일
심사청구일자 2019년07월31일
(56) 선행기술조사문헌
JP3107028 U9*
(73) 실용신안권자
주식회사 라***
인천광역시 미추홀구
(72) 고안자
원**
인천광역시 미추홀구
식산업센터 1103호
(74) 대리인
김영관
전체 청구항 수 : 총 2 항

심사관 : 전선애
(54) 고안의 명칭 공기필터장치
(57) 요 약
본 고안의 목적은 공기정화기능을 탑재한 가전 또는 공기를 매개체로 한 에어콘, 제습기, 공기청정기, 선풍기,
실내 급기 디퓨저 등에 공기정화기능을 갖는 필터의 모양과 기능을 강화하고 개발하여 공기유입구에 쉽게 부착
또는 장착하여 전용필터의 구매제한(공기매개기기의 사용기간의 장기화로 전용필터의 의무보유, 공급기한 초과등
으로 인한 재고부족 등) 등의 문제를 해결할 수 있도록 한 공기필터장치를 제공한다.

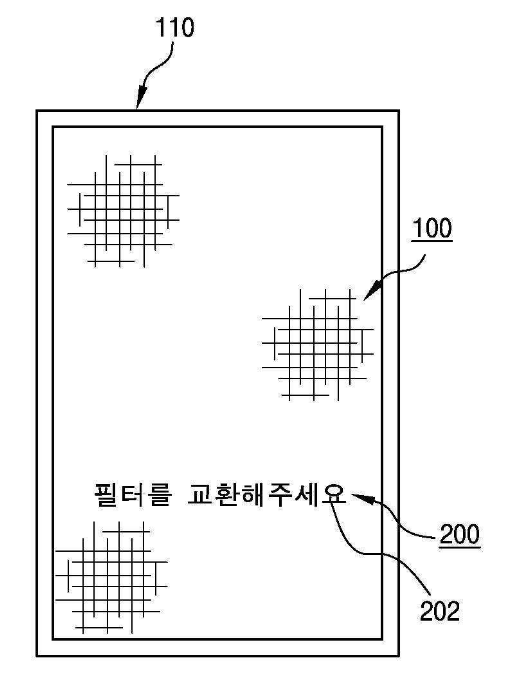

이러한 본 고안은 공기정화용 기능을 탑재한 가전 또는 공기를 매개체로 한 에어콘, 제습기, 공기청정기, 선풍기
와 같은 공기청정기기와 실내 급기 디퓨저에 설치되는 것으로, 공기에 포함된 이물질의 필터링이 가능하도록 다
층 구조를 이루게 형성한 필터원단; 상기 필터원단의 테두리를 따라 설치되도록 프레스와 본딩에 의한 방법으로
상기 필터원단에 접합하여 고정하는 하우징; 및 상기 하우징을 실내 급기 디퓨저에 부착할 수 있도록 구성하되,
상기 하우징의 부착면과 실내 급기 디퓨저의 부착면에 대한 밀착도가 0.1mm 이하로 되도록 하우징 상단에 1mm이
상 연성고무를 포함하고 하우징을 밀어 올릴 수 있는 스프링을 실내 급기 디퓨저 덮개와 하우징 사이에
포함한다.
