"지하수 오염방지 측정 장치"

정화시설 오염방지장치 특허등록 특허대행 신청 절차 베테랑변리사 최저수수료 무료출장상담

"지하수 오염방지 측정 장치"

출원 연월일:

2019년 11월 08일

출 원 번 호:

10-2019-0142256

공고 연월일:

2020년 08월 04일

공 고 번 호:

특허결정(심결)연월일:

2020년 07월 24일

청구범위의 항수:

3

유 별:

G01N 33/00

발명의 명칭:

지하수 오염방지 측정 장치

존속기간(예정)만료일:

2039년 11월 08일

2020년 07월 28일 등록

(45) 공고일자 2020년08월04일

(11) 등록번호 10-2140752

(24) 등록일자 2020년07월28일

(51) 국제특허분류(Int. Cl.)

G01N 33/00 (2006.01) G01F 23/18 (2006.01)

(52) CPC특허분류

 G01N 33/0067 (2013.01)

G01F 23/18 (2013.01)

(21) 출원번호 10-2019-0142256

(22) 출원일자 2019년11월08일

심사청구일자 2019년11월08일

(56) 선행기술조사문헌

KR101980636 B1*

US20170044894 A1*

KR100955599 B1

KR1020190045538 A

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

(주)******

경상남도 창원시 의창구 차룡로

(72) 발명자

주**

경상남도 창원시 의창구 용지로

(74) 대리인 김영관

전체 청구항 수 : 총 3 항

심사관 : 이민영

(54) 발명의 명칭 지하수 오염방지 측정 장치

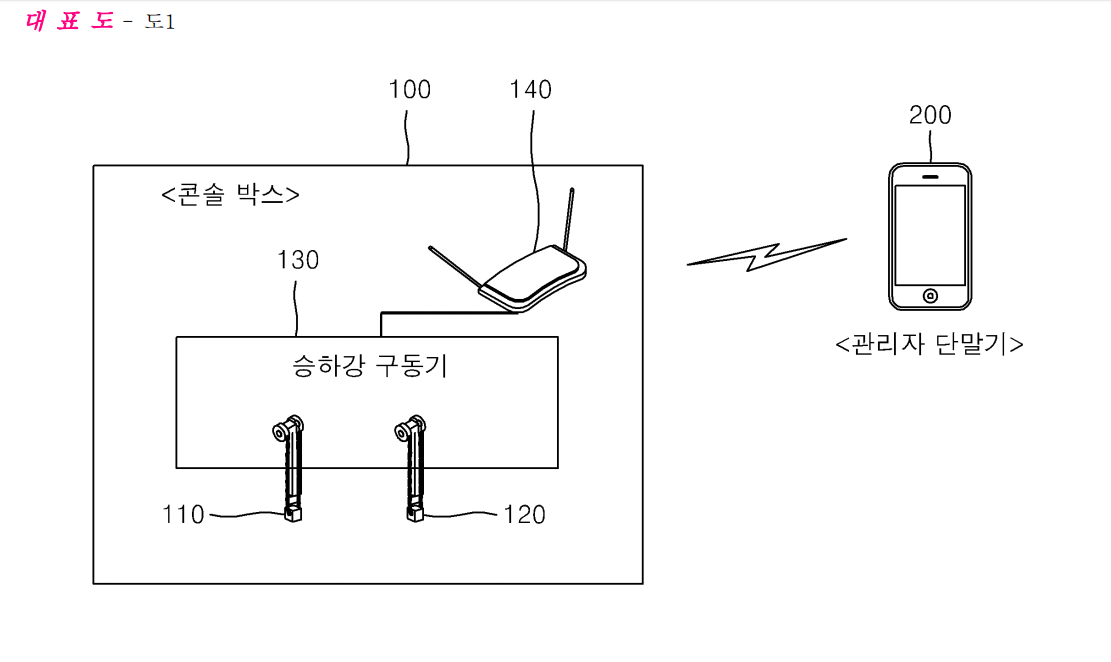

(57) 요 약

본 발명의 실시 형태는 지표면과 암반 사이의 지하수층에 도달하도록 지중에 수직으로 삽입되어 있는 파이프관을

통하여 지하수 수위 및 오염을 측정하는 지하수 오염방지 측정 장치에 있어서, 내부 공간을 가지는 콘솔 박스;

상기 콘솔 박스 내부에서 상기 파이프관 내부로 승하강이 이루어지는 센서로서, 대기 모드에서는 상기 콘솔 박스

에 위치하며 지하수 측정 모드에서는 파이프관 내부로 하강하여 지하수두 변위를 측정하여 중계기로 전송하는 지

하수두 변위 측정 센서; 상기 콘솔 박스 내부에서 상기 파이프관 내부로 승하강이 이루어지는 센서로서, 대기 모

드에서는 상기 콘솔 박스에 위치하며 지하수 측정 모드에서는 파이프관 내부로 하강하여 지하수의 오염물질 농도를

측정하여 중계기로 전송하는 오염물질 농도 센서; 상기 콘솔 박스 내부에 마련되어, 지하수 측정 모드로 동작

할 때 측정되는 지하수두 변위 및 오염물질 농도가 저장되는 저장체; 상기 콘솔 박스 내부에 마련되어, 지하수

측정 모드로 동작할 때 측정되는 지하수두 변위 및 오염물질 농도를 시간별로 상기 저장체에 저장하며, 상기 지

하수두 변위 및 오염물질 농도를 외부의 관리자 단말기로 전송하는 중계기; 상기 콘솔 박스 내부에 마련된 지하

수두 변위 측정 센서 및 오염물질 농도 센서를 지중에 묻힌 파이프관 내부로 하강시켜 지하수에 위치시키거나,

또는 파이프관 내부에서 하강되어 지하수에 위치된 변위 측정 센서 및 오염물질 농도 센서를 상승시켜 콘솔 박스

내부로 상승시키는 승하강 구동기; 지하수 측정 모드로 동작할 때는 상기 승하강 구동기를 제어하여 상기 지하수

두 변위 측정 센서 및 오염물질 농도 센서를 상기 파이프관 내부로 하강시켜 측정한 지하수두 변위 및 오염물질

농도를 표시하며, 대기 모드로 동작할 때는 변위 측정 센서 및 오염물질 농도 센서를 상승시켜 콘솔 박스 내부에

위치하도록 상기 승하강 구동기를 제어하는 관리자 단말기;를 포함할 수 있다.
