"ETFE 필름을 활용한 구조물의 단열보강장치"

구조물 필름단열 단열보강장치 특허등록 출원 대행 신청 최저수수료 무료출장상담

"ETFE 필름을 활용한 구조물의 단열보강장치"

출원 연월일:

2020년 04월 27일

출 원 번 호:

10-2020-0050923

공고 연월일 :

2020년 07월 22일

공 고 번 호 :

특허결정(심결)연월일:

2020년 07월 14일

청구범위의 항수:

6

유 별:

E04H 15/64

발명의 명칭:

ETFE 필름을 활용한 구조물의 단열보강장치

존속기간(예정)만료일:

2040년 04월 27일

2020년 07월 16일 등록

(45) 공고일자 2020년07월22일

(11) 등록번호 10-2136765

(24) 등록일자 2020년07월16일

(51) 국제특허분류(Int. Cl.)

 E04H 15/64 (2006.01) E04H 15/20 (2006.01)

(52) CPC특허분류

 E04H 15/64 (2013.01)

E04H 2015/207 (2013.01)

(21) 출원번호 10-2020-0050923

(22) 출원일자 2020년04월27일

심사청구일자 2020년04월27일

(56) 선행기술조사문헌

JP5873639 B2

(73) 특허권자

정**

경기도 수원시 장안구 대평로89번길

정**

경기도 수원시 영통구 권광로260번길

(72) 발명자

정**

경기도 수원시 장안구 대평로89번길

정**

경기도 수원시 영통구 권광로260번길

(74) 대리인 김영관

전체 청구항 수 : 총 6 항

심사관 : 서장원

(54) 발명의 명칭

 ETFE 필름을 활용한 구조물의 단열보강장치

(57) 요 약

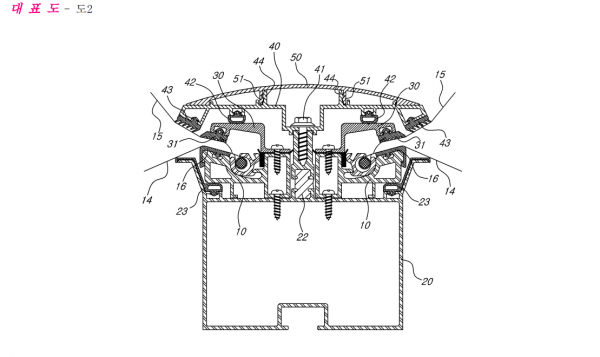

본 발명은 ETFE 필름을 활용한 구조물의 단열보강장치에 관한 것으로서, 필름 고정 프레임의 양측에서 그 상부의

캡과의 사이에 각 일단이 고정되는 ETFE 필름으로 이루어지는 ETFE 외부막과 ETFE 내부막 사이에 공기를 충전시

켜 에어 포켓을 형성하도록 하는 ETFE 필름을 활용한 구조물에 있어서, 상부면 양측에는 ETFE 외부막과 ETFE 내

부막의 일단이 동시에 고정되도록 한 에지 로프를 이탈 방지되게 수용하면서 ETFE 외부막과 ETFE 내부막이 외측

으로 인출될 수 있도록 하는 로프 클립이 이탈 방지되게 조립되도록 하는 필름 고정 프레임; 상기 필름 고정 프

레임의 하부에 고정되고, 일정 높이로 내부가 빈 함체 형상으로 구비되는 단열 보강 프레임; 상기 필름 고정 프

레임의 중앙에서 양측으로 구비되는 결합부의 상단부에 고정되면서 상기 필름 고정 프레임의 양측 상단부에 구비

되는 ETFE 내부막 보호용 가스켓과 일정 높이로서 이격되어 외측으로 인출되는 ETFE 외부막과 밀착되도록 하는

제1 ETFE 외부막 보호용 가스켓이 고정되도록 하는 ETFE 외부막 가이드 프레임; 상기 필름 고정 프레임의 중앙에

캡 고정 스크류에 의해 고정되며, 양측으로는 상기 ETFE 외부막 가이드 프레임의 상부면에 밀착되는 가이드 프레

임 보호용 가스켓과 상기 제1 ETFE 외부막 보호용 가스켓의 외측으로 제2 ETFE 외부막 보호용 가스켓을 구비하는

하부 캡; 상기 하부 캡의 상부면 양측에서 상향 돌출되게 형성되는 제1 걸림돌기에 상부로부터 하향 맞춤 결합되

도록 제2 걸림돌기를 형성하면서 상기 하부 캡의 상부면을 커버하도록 구비되는 상부 캡의 결합으로 이루어지는

구성이 특징이다
