화성시 변리사, 화성시 특허사무소 찾던 고객의 특허 등록 성공 사례-운동기구 특허, 운동장치 특허, 운동장비 특허, 운동용품 특허

"붕어운동기"

화성시 변리사, 화성시 특허사무소 찾던 고객의 특허 등록 성공 사례-운동기구 특허, 운동장치 특허, 운동장비 특허, 운동용품 특허

"붕어운동기"

출원 연월일"

2020년 05월 08일

출원번호"

10-2020-0054919

공고 연월일:

2020년 07월 16일

공 고 번 호:

특허결정(심결)연월일 :

2020년 07월 01일

청구범위의 항수:

7

유 별:

A61H 1/02

발명의 명칭:

붕어운동기

존속기간(예정)만료일:

2040년 05월 08일

2020년 07월 10일 등록

(45) 공고일자 2020년07월16일

(11) 등록번호 10-2134804

(24) 등록일자 2020년07월10일

(51) 국제특허분류(Int. Cl.)

A61H 1/02 (2006.01) A61H 1/00 (2006.01)

(52) CPC특허분류

A61H 1/0237 (2013.01)

A61H 1/005 (2013.01)

A61H 1/0259 (2013.01)

A61H 1/0292 (2013.01)

A61H 2001/0251 (2013.01)

A61H 2201/0165 (2013.01)

A61H 2201/1215 (2013.01)

A61H 2201/149 (2013.01)

A61H 2201/1661 (2013.01)

(21) 출원번호 10-2020-0054919

(22) 출원일자 2020년05월08일

심사청구일자 2020년05월08일

(56) 선행기술조사문헌

KR2019930021076 U

KR200198810 Y1

KR101627145 B1

KR101879973 B1

JP2018192231 A

JP2009297510 A

KR101171881 B1

KR1020020070935 A

KR1020030022966 A

KR1020200022150 A

(73) 특허권자

주********

경기도 화성시 팔탄면 버들로

(72) 발명자

안**

서울특별시 마포구 환일길

김**

충청북도 청주시 상당구 문의면

이**

대전광역시 중구 대종로

조**

인천광역시 계양구 경명대로

(74) 대리인 김영관

심사관 : 최성수

전체 청구항 수 : 총 7 항

(54) 발명의 명칭 붕어운동기

(57) 요 약

본 발명은 붕어운동기에 관한 것으로서, 하나의 모터를 이용하여, 슬라이딩모드 및 승강모드를 동시에 동작되도

록 함으로써, 구조의 간편성에 의한 유지보수가 편리하고, 전력소비량을 줄일 수 있을뿐만 아니라, 하나의 기기

를 통해 다양한 마사기 및 운동효과를 극대화하는 데 그 목적이 있다.

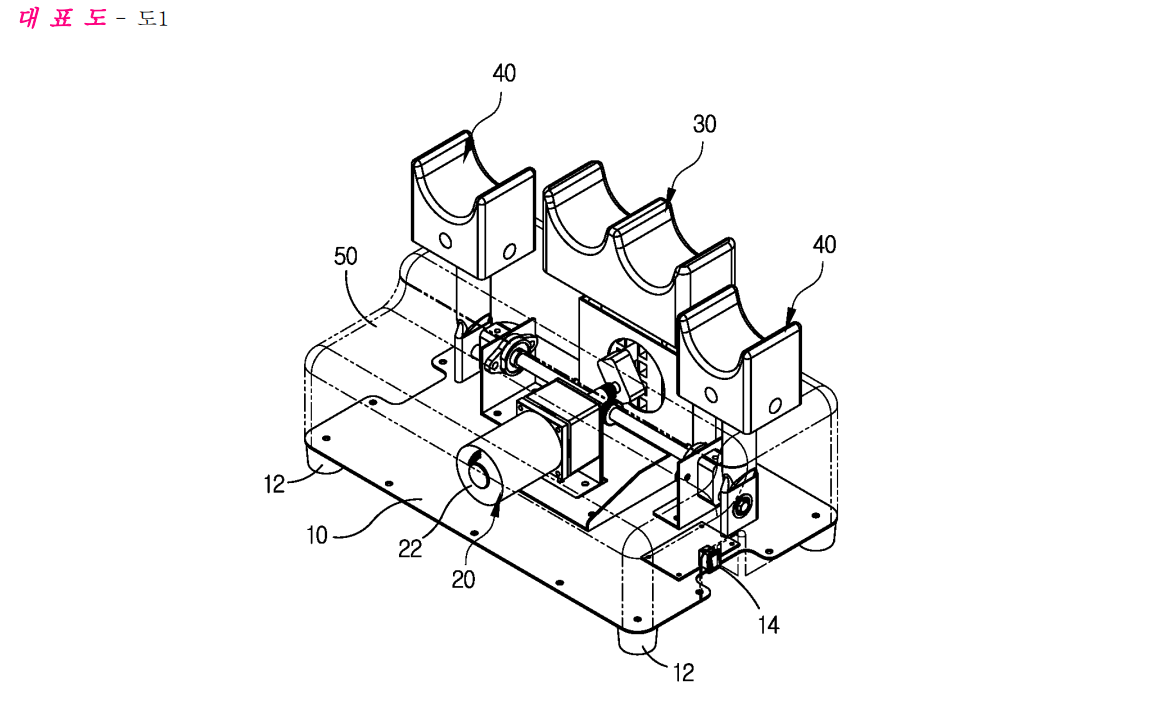

이를 위해 본 발명은, 지면에 안착된 상태를 유지하는 베이스플레이트(10)와; 상기 베이스플레이트(10) 상에 구

성되어, 회전력의 발생 및 제공하는 구동부(20)와; 상기 구동부(20)에서 제공되는 회전력을 제공받아 왕복 슬라

이딩됨에 따라 왕복 슬라이딩에 의한 마사지 및 운동효과를 얻을 수 있도록 하는 슬라이딩구동수단(30)과; 상기

구동부(20)에서 제공되는 회전력을 제공받아 왕복 승강됨에 따라 왕복 승강에 의한 마사지 및 운동효과를 얻을

수 있도록 하는 승강구동수단(40); 및 상기 베이스플레이트(10)에 구성되어, 사용자에게 안전한 사용이 이루어지

도록 보호기능을 수행하는 커버(50)를 포함하고; 상기 구동부(20)는 회전력을 발생시키는 모터(22)와; 상기 모터

(22)에서 발생된 회전력을 슬라이딩구동수단(30)으로 회전력이 제공되도록 구성되는 위엄기어축(24); 및 상기 위

엄기어축(24)에 연결되어, 상기 워엄기어축(24)으로부터 회전력을 제공받아 승강구동수단(40)으로 회전력이 제공

되도록 하는 휠기어축(26);을 포함하는 것을 특징으로 한다.
