출원 연월일:

2018년 06월 29일

출 원 번 호:

20-2018-0002993

등록결정(심결)연월일:

2020년 06월 18일

청구범위의 항수:

4

유 별:

E04H 15/06

등록의 구분 :

고안의 명칭:

차량용 확장형 차박텐트

존속기간(예정)만료일 :

2028년 06월 29일

2020년 06월 19일 등록

(11) 공개번호 20-2020-0000064

(43) 공개일자 2020년01월08일

(51) 국제특허분류(Int. Cl.)

 E04H 15/06 (2006.01) B60P 3/34 (2006.01)

B60P 3/36 (2006.01)

(52) CPC특허분류

E04H 15/06 (2013.01)

B60P 3/341 (2013.01)

B60P 3/36 (2013.01)

(21) 출원번호 20-2018-0002993

(22) 출원일자 2018년06월29일

심사청구일자 2018년06월29일

(71) 출원인

송**

서울특별시 성동구 용답23가길

(72) 고안자

송**

서울특별시 성동구 용답23가길

(74) 대리인 김영관

전체 청구항 수 : 총 8 항

(54) 고안의 명칭 차량용 확장형 차박텐트

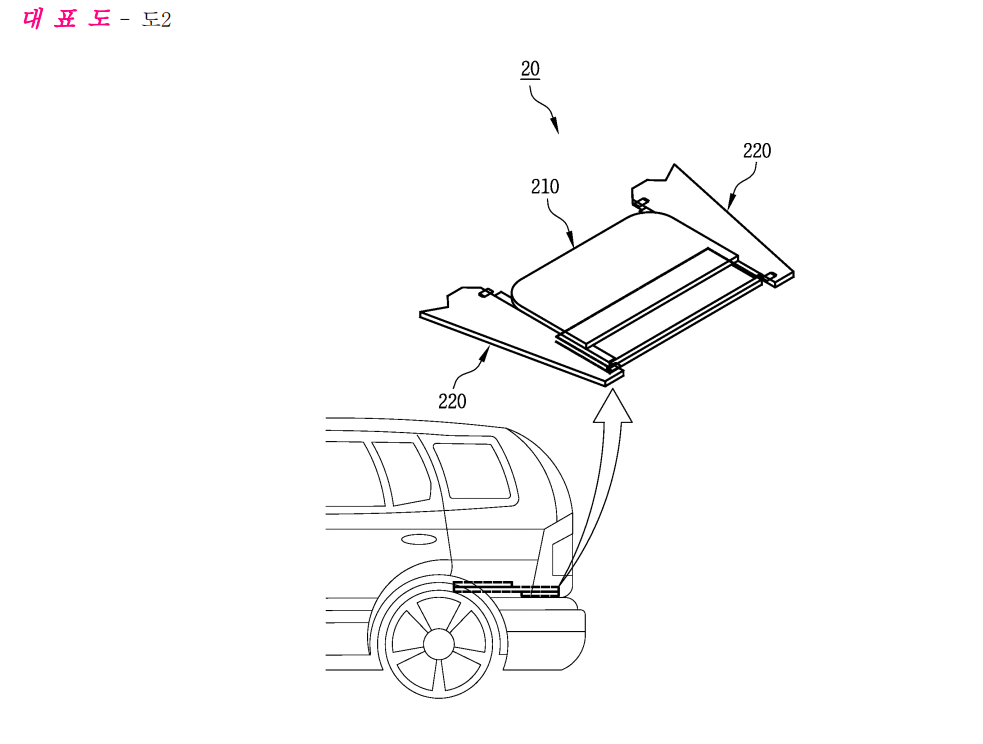

(57) 요 약

본 고안은, 절첩식으로 구성된 제1 내지 제3받침판으로 구성된 하단받침부와, 상기 하단받침부의 측면 각각을 지

지하는 측면받침부 및 상기 하단과 측면받침부 각각을 지면에서 일정높이 이격된 상태를 유지하도록 받침지주와

측면지주로 구성됨으로써, 상호 조립 및 분해가 용이한 사용의 편리성과 절첩식에 의한 최소 공간을 통한 보관의

효율성 등으로 제품 경쟁력을 강화하는 데 그 목적이 있고, 이를 위해 본 고안은, 차량의 후방에 설치되는 천막

커버와, 상기 천막커버의 하단을 받침하도록 지지하는 받침수단을 포함하는 차량용 확장형 차박텐트에 있어서,

상기 받침수단(20)은, 하단받침부(210)와; 상기 하단받침부(210)의 양 측면 각각에 구성되어, 상기 천막커버(10)

하단부분을 확장시키기도록 하는 측면받침부(220); 및 상기 하단 및 측면받침부(210)(220)의 하단을 받침하여 지

면에서 일정높이 이격된 상태를 유지하도록 지지력을 제공하는 복수의 받침지주(230)를 포함하고; 상기 하단받침

부(210)는, 차량의 트렁크부분에 안착되는 제1받침판(212)과; 상기 제1받침판(212)의 후방에 연장되어 천막커버

(10)의 하단을 받침하는 제2 및 제3받침판(214)(216)을 포함하며; 상기 제1 내지 제3받침판(212)(214)(216) 사

이에는 상호 절첩이 이루어지도록 구성되는 경첩(213)(215);을 포함하는 것을 특징으로 한다.
