"비거리 표시기를 갖는 골프클럽"

스포츠용품 골프클럽 특허등록 대행 신청 최저수수료 무료출장상담

"비거리 표시기를 갖는 골프클럽"

출원 연월일 :

2020년 02월 24일

출 원 번 호:

20-2020-0000619

공고 연월일:

2020년 06월 15일

공 고 번 호:

등록결정(심결)연월일:

2020년 06월 04일

청구범위의 항수:

4

유 별:

A63B 69/36

등록의 구분:

고안의 명칭:

비거리 표시기를 갖는 골프클럽

존속기간(예정)만료일:

2030년 02월 24일

2020년 06월 09일 등록

(45) 공고일자 2020년06월15일

(11) 등록번호 20-0491841

(24) 등록일자 2020년06월09일

(51) 국제특허분류(Int. Cl.)

A63B 69/36 (2006.01) A63B 53/14 (2015.01)

 A63B 60/46 (2014.01) A63B 71/06 (2006.01)

(52) CPC특허분류

A63B 69/3632 (2013.01)

A63B 53/14 (2013.01)

A63B 60/46 (2015.10)

A63B 71/0619 (2013.01)

A63B 2220/20 (2013.01)

(21) 출원번호 20-2020-0000619

(22) 출원일자 2020년02월24일

심사청구일자 2020년02월24일

(56) 선행기술조사문헌

JP62197367 U

(73) 실용신안권자

최**

경기도 남양주시 천마산로

(72) 고안자

최**

경기도 남양주시 천마산로

(74) 대리인 김영관

심사관 : 윤광호

전체 청구항 수 : 총 4 항

(54) 고안의 명칭 비거리 표시기를 갖는 골프클럽

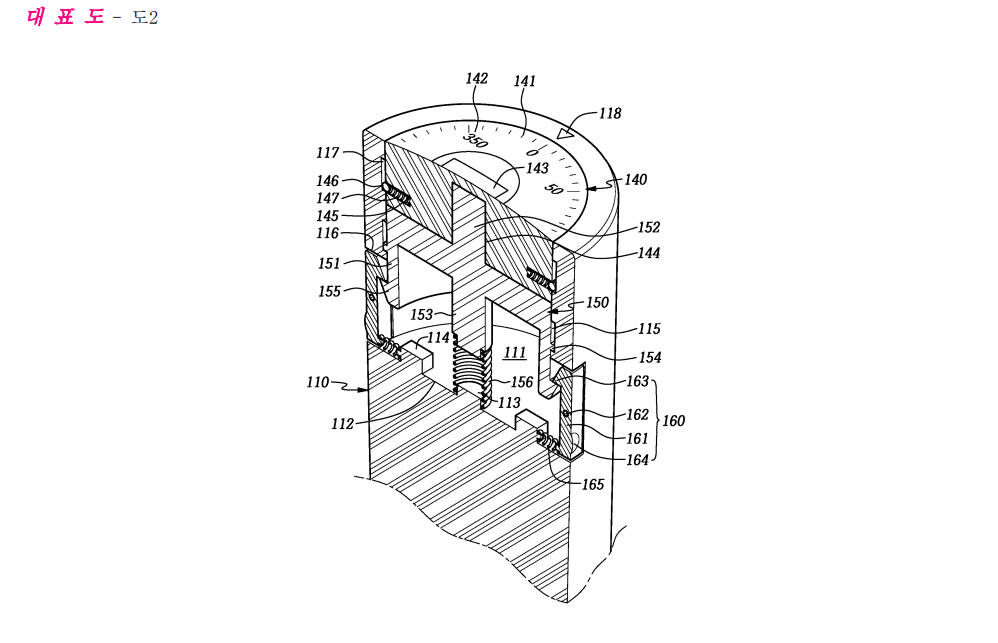

(57) 요 약

본 고안은 사용자의 능력이나 목적에 따라 부합되는 비거리를 골프클럽마다 용이하게 조절하고 표시하여 사용성

을 향상시킬 수 있는 비거리 표시기를 갖는 골프클럽에 관한 것이다.

이러한 본 고안은, 손잡이와 샤프트 및 헤드를 갖는 골프클럽에 있어서, 상기 손잡이의 상부가 개방되도록 원통

형으로 형성된 수용공간; 상기 수용공간의 상부에 회전 가능하게 수용되어 비거리를 나타내는 눈금 및 숫자가 표

시된 조그다이얼; 상기 조그다이얼을 상기 손잡이의 상면 위로 탄성 팝업 시키도록 상기 수용공간의 하부에 승강

가능하게 수용된 팝업부재; 상기 팝업부재의 승강을 단속하는 단속부재;를 포함한다.

따라서, 본 발명은 버튼부를 눌러 손잡이의 수용공간에 록킹된 팝업부재를 해제하고, 이에 의해 손잡이의 상면으

로 팝업된 조그다이얼을 돌려서 비거리를 조절한 후, 조그다이얼을 손잡이 방향으로 누르면 팝업부재가 수용공간

에 다시 록킹되므로, 골프클럽마다 사용자의 능력이나 목적에 부합되는 비거리를 용이하게 표시하고, 이를 통해

골프클럽의 사용성을 향상시킬 수 있는 효과가 있다.
