"강성이 보강된 데크플레이트"

건축자재 데크플레이트 특허등록 대행 신청 최저수수료 무료출장상담

"강성이 보강된 데크플레이트"

출원 연월일:

2018년 04월 11일

출 원 번 호 :

10-2018-0042026

특허결정(심결)연월일 :

2020년 06월 01일

청구범위의 항:

1

유 별:

E01C 5/22

발명의 명칭:

강성이 보강된 데크플레이트

존속기간(예정)만료일:

2038년 04월 11일

2020년 06월 03일 등록

(11) 공개번호 10-2019-0118756

(43) 공개일자 2019년10월21일

(51) 국제특허분류(Int. Cl.)

E01C 5/22 (2006.01) H02S 30/10 (2014.01)

(52) CPC특허분류

 E01C 5/223 (2013.01)

H02S 30/10 (2015.01)

E01C 2201/16 (2013.01)

Y02E 10/50 (2013.01)

(21) 출원번호 10-2018-0042026

(22) 출원일자 2018년04월11일

심사청구일자 2018년04월11일

(71) 출원인

강**

경기도 양평군 용문면 용문산로

(72) 발명자

강**

경기도 양평군 용문면 용문산로

(74) 대리인 김영관

전체 청구항 수 : 총 6 항

(54) 발명의 명칭 강성이 보강된 데크플레이트

(57) 요 약

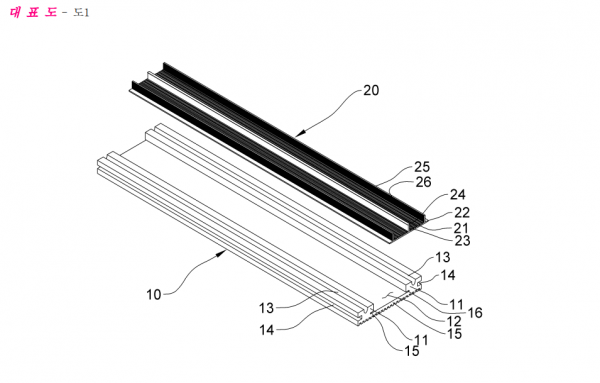

강성이 보강된 데크플레이트에 관한 것으로, 목재 또는 목재와 기타 물질과 혼합한 재질로 이루어지며, 양측에

소정 높이로 형성된 받침부 및 상기 받침부 사이에 상판이 일체로 형성되어 보강 플레이트가 고정형 또는 억지끼

움 으로 결합되도록 삽입부가 형성되는 데크플레이트; 상기 데크플레이트의 변형 방지 및 강성을 보강하도록 금

속 재질로 이루어지며, 상기 삽입부의 양측 내면에 억지끼움으로 결합되도록 형성되는 수평지지부와 상기 데크플

레이트의 변형을 방지하도록 상기 수평지지부의 중앙에 형성되는 중앙지지부 및 상기 받침부의 양측 내면에 밀착

되게 결합되도록 상기 수평지지부의 양측에 측면지지부가 일체로 형성된 보강플레이트;를 마련하여 목재로 이루

어진 데크플레이트 내측에 금속 재질의 강성을 갖는 보강플레이트를 간편하게 결합시킬 수 있고, 보강플레이트가

데크플레이트의 상판 및 받침부를 지지하여 줌으로써 데크플레이트의 변형을 방지함은 물론 데크플레이트의 강성

을 보강하여 데크플레이트의 파손이나 손상을 방지할 수 있으며, 데크플레이트의 철거 시 보강플레이트를 분리하

여 재사용할 수 있다는 효과가 얻어진다.
