" 듀얼바인드사를 이용한 광케이블 바인드사의 와인딩장치, 그 와인딩방법 및 이에 의해 제조된 광케이블"
여주 변리사, 여주 특허사무소 찾던 고객의 특허 등록 성공 사례-광케이블 특허, 제조 특허, 장치 특허, 설비 특허, 기술 특허
" 듀얼바인드사를 이용한 광케이블 바인드사의 와인딩장치, 그 와인딩방법 및 이에 의해 제조된 광케이블"
출원 연월일:
2019년 08월 08일
출 원 번 호:
10-2019-0096595
공고 연월일:
2020년 05월 20일
공 고 번 호:
특허결정(심결)연월일:
2020년 02월 05일
청구범위의 항수:
4
유 별:
G02B 6/44
발명의 명칭:
듀얼바인드사를 이용한 광케이블 바인드사의 와인딩장치, 그 와인딩방법 및 이에 의해 제조된 광케이블
존속기간(예정)만료일:
2039년 08월 08일
2020년 05월 14일 등록
(45) 공고일자 2020년05월20일
(11) 등록번호 10-2110899
(24) 등록일자 2020년05월14일
(51) 국제특허분류(Int. Cl.)
G02B 6/44 (2006.01)
(52) CPC특허분류
G02B 6/4457 (2013.01)
G02B 6/4495 (2013.01)
(21) 출원번호 10-2019-0096595
(22) 출원일자 2019년08월08일
심사청구일자 2019년08월08일
(56) 선행기술조사문헌
CN206782998U
KR200403566 Y1
KR1020110087645 A
CN206782998 U*
JP2013220892 A*
(73) 특허권자
디****** ****
경기도 여주시 세종로
(72) 발명자
최**
충청북도 괴산군 불정면 문무로
(74) 대리인
김영관
전체 청구항 수 : 총 4 항
심사관 : 송병준
(54) 발명의 명칭 : 듀얼바인드사를 이용한 광케이블 바인드사의 와인딩장치, 그 와인딩방법 및 이에 의해 제조된
광케이블
(57) 요 약

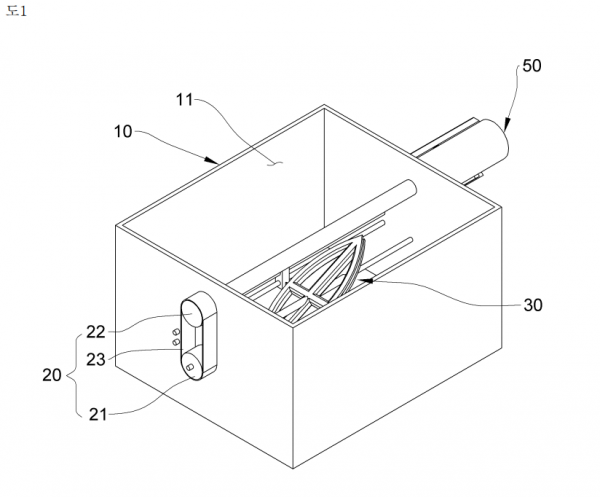

광케이블 바인드사의 와인딩장치 및 그 와인딩방법에 관한 것으로, 내부에 공간부가 형성되어 있는 케이싱부재;
회전부재 및 보빈을 회전시킬 수 있도록 상기 케이싱부재의 일측에 설치되는 구동부; 상기 구동부의 구동에 의해
회전 가능하게 상기 케이싱부재의 공간부 내측 하부에 설치되는 회전부재; 상기 회전부재의 회전에 따라 소정의
거리만큼 왕복 이동 가능하게 상기 회전부재의 일측에 수평으로 설치되는 수평이동부재; 상기 구동부의 구동에
의해 회전 가능하도록 상기 케이싱부재의 외측 상부에 설치되는 보빈회전부재; 상기 보빈회전부재에 공급되는 바
인드사를 상기 보빈의 길이만큼 왕복 이동되게 하고, 상기 수평이동부재와 동일하게 왕복 이동 가능하도록 상기
보빈회전부재의 일측에 설치되는 바인드사공급부;를 마련하여 광케이블을 보다 얇은 직경으로 형성하는 세경화
추세에 따라 광케이블의 내부 공간의 규모가 작아지더라도 광케이블 내부의 튜브의 눌림현상 및 광섬유(화이버)
의 데미지(또는 손상)가 발생하지 않게 되며, 듀얼바인드사를 사용함으로써 광케이블의 생산 라인의 생산속도를
현저하게 높일 수 있다는 효과가 얻어진다.
