"당구 큐대의 팁 측면 가공장치"

가공장치 특허등록 대행 신청 특허내기 최저수수료 무료출장상담

"당구 큐대의 팁 측면 가공장치"

출원 연월일:

2019년 11월 27일

출 원 번 호:

20-2019-0004802

공고 연월일:

2020년 05월 12일

공 고 번 호:

등록결정(심결)연월일 :

2020년 04월 28일

청구범위의 항수 :

4

유 별:

A63D 15/14

등록의 구분 :

고안의 명칭 :

당구 큐대의 팁 측면 가공장치

존속기간(예정)만료일 :

2029년 11월 27일

2020년 05월 06일 등록

(45) 공고일자 2020년05월12일

(11) 등록번호  20-0491629

(24) 등록일자 202005월06
(51) 국제특허분류(Int. Cl.)

A63D 15/14 (2006.01)  B27M 3/22 (2006.01)
(52) CPC특허분류

A63D 15/14 (2013.01)

 B27M 3/22 (2013.01)

(21) 출원번호  20-2019-0004802

(22) 출원일자 2019년 11월 27일

심사청구일자 2019년11월27일

(56) 선행술조사문헌

US05228160 A*

*는 심사관에 의하여 인용된 문헌

(73) 실용신안권자

신**

인천광역시 서구 청라커낼로 252

(72) 고안자

신**

인천광역시 서구 청라커낼로 252

(74) 대리인

김영관

전체 청구항 수 : 총 4 항

심사관 : 감성욱

(54) 고안의 명칭 당구 큐대의 팁 측면 가공장치

(57) 요약

본 고안은 당구 큐대의 팁 측면 가공장치에 관한 것으로서, 상부 칼날부가 슬라이딩 레일 형태로 결합 결합되어

있기 때문에 작업자가 손으로 밀어주는 방식으로 팁의 측면 가공 작업이 이루어질 수 있게 되어 팁의 외경에 관

계없이 보다 정밀한 측면 가공이 가능한 효과를 나타내게 된다.

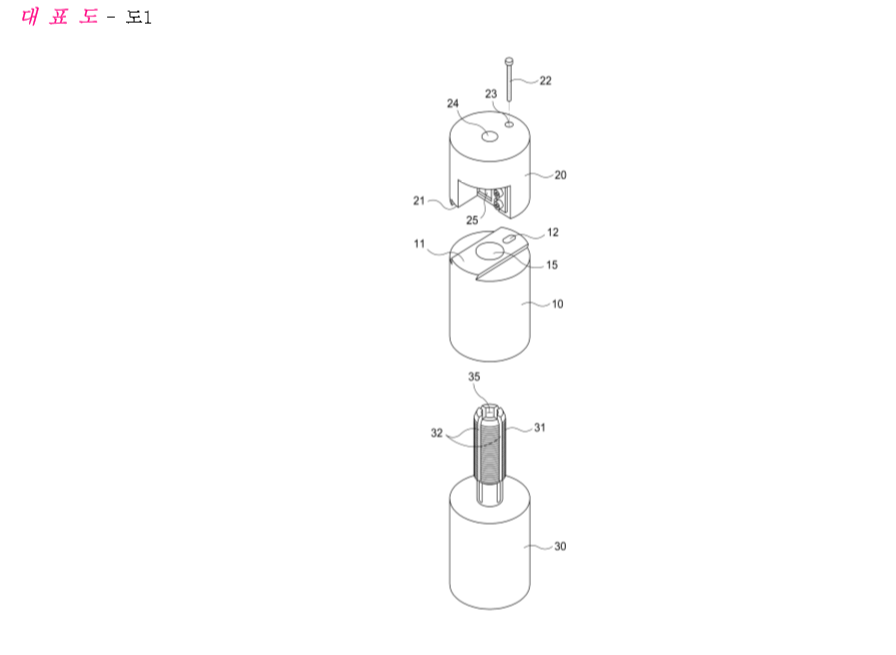

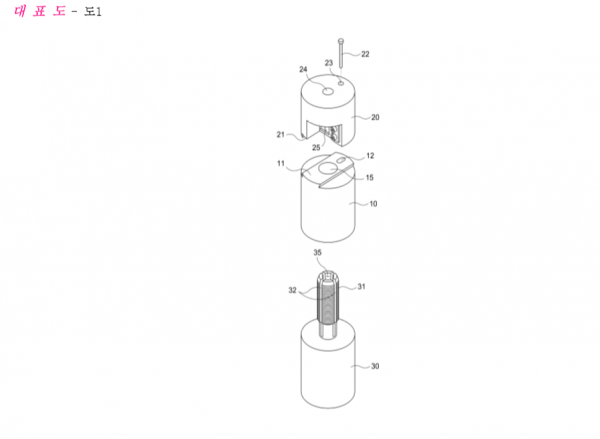

이를 실현하기 위한 본 고안은, 하부로 부터 당구 큐대(100)의 삽입이 가능하도록 관통공(15)이 수직 방향으로

관통 형성된 하부 몸체부(10)와; 상기 하부 몸체부(10)의 상부에 결합되되, 큐대 팁(120)의 측면 가공을 위한 칼

날(25)이 구비된 상부 칼날부(20)와;상기 하부 몸체부(10)의 상면에 형성된 레일돌부(11)와; 상기 레일돌부(1

1)와 대응되는 상부 칼날부(20)의 저면에 형성된 레일홈부(21)와; 상기 하부 몸체부(10)의 상면 일측에 형성된

이탈방지홈(12)과; 상기 이탈방지홈(12)과 대응되는 상부 칼날부(20)의 저면에 돌출 구비된 이탈방지돌기(22)를

포함하는 구성을 이루는 것을 특징으로 한다.
