 "산업용 승강기 안전문 개폐장치"

승강기 안전장치 개폐장치 특허등록 대행 신청 최저수수료 휴일상담가능 무료방문상담

"산업용 승강기 안전문 개폐장치"

출원 연월일 :
2019년 12월 24일
출 원 번 호 :
10-2019-0174137

공고 연월일 :
2020년 05월 04일
공 고 번 호 :


특허결정(심결)연월일 :
2020년 03월 30일
청구범위의 항수 : 5

유 별 :
B66B 13/18

발명의 명칭 :
산업용 승강기 안전문 개폐장치

존속기간(예정)만료일 :
2039년 12월 24일

2020년 04월 24일 등록

(45) 공고일자 2020년05월04일
(11) 등록번호 10-2106464
(24) 등록일자 2020년04월24일
(51) 국제특허분류(Int. Cl.)
 B66B 13/18 (2006.01) B66B 13/04 (2006.01)
(52) CPC특허분류
 B66B 13/18 (2013.01)
B66B 13/04 (2013.01)
(21) 출원번호 10-2019-0174137
(22) 출원일자 2019년12월24일
심사청구일자 2019년12월24일
(56) 선행기술조사문헌
KR101435452 B1
KR101831590 B1
KR101277680 B1
KR101481731 B1
(73) 특허권자
주식회사 리*
경기도 용인시 처인구 양지면 주북로
(72) 발명자
박**
경기도 용인시 처인구 양지면 주북로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 박주성
(54) 발명의 명칭 산업용 승강기 안전문 개폐장치
(57) 요 약

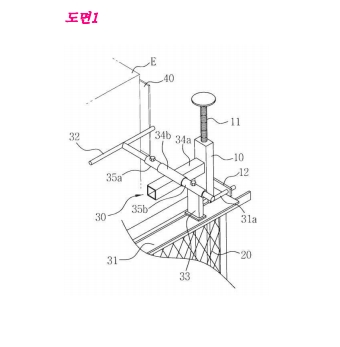

본 발명은 산업용 승강기의 출입문과 일치되는 위치에 설치되는 안전문 개폐장치에 자석을 이용함으로써 안전문
을 통해 작업자의 출입이나 건축부자재를 싣고 내리는 과정에서 안전문이 안전한 상태에서 개방될 수 있도록 하
여 용이하면서도 안전하게 안전문을 개폐할 수 있는 산업용 승강기의 안전문 개폐장치에 관한 것으로서, 건물의
외벽에 설치되는 도어 프레임의 사이에 회전 가능하게 설치된 안전문을 선택적으로 개폐시키는 산업용 승강기 안
전문 개폐장치에 있어서, 상기 안전문의 상부 일측면에 접촉되게 도어 프레임의 사이에 회전 가능하게 설치된 차
단판; 상기 안전문의 상부에 위치되게 도어 프레임의 상부에 설치된 지지바; 상기 지지바에 끼워지는 끼움바와
상기 끼움바의 일면 양 단부에 돌출되게 형성된 연결판으로 이루어진 하우징; 상기 연결판의 사이에 지지축을 중
심으로 회전 가능하게 설치되고 저면에는 차단판의 회전을 방지하는 회전 방지판이 형성된 회전부재; 상기 회전
부재에 힌지축을 매개로 설치된 연결봉; 상기 연결봉의 단부에 설치된 고정판에 내장된 고정자석; 및 상기 고정
자석과 대응되게 승강기의 외측 표면에 설치된 이동자석을 포함하여서 된 것이다.
