문경 변리사, 문경 특허사무소 찾던 고객의 특허 등록 성공 사례-차수판 특허, 차수벽 특허, 도로시설물 특허

"다목적 가이드레일형 차수방어벽"

문경 변리사, 문경 특허사무소 찾던 고객의 특허 등록 성공 사례-차수판 특허, 차수벽 특허, 도로시설물 특허

"다목적 가이드레일형 차수방어벽"

출원 연월일 :
2019년 06월 10일
출 원 번 호 :
10-2019-0067905

공고 연월일 :
2020년 04월 27일
공 고 번 호 :

특허결정(심결)연월일 :
2020년 04월 07일
청구범위의 항수 : 2

유 별 :
E01F 15/08

발명의 명칭 :
다목적 가이드레일형 차수방어벽

존속기간(예정)만료일 :
2039년 06월 10일

2020년 04월 21일 등록

(45) 공고일자 2020년04월27일
(11) 등록번호 10-2104778
(24) 등록일자 2020년04월21일
(51) 국제특허분류(Int. Cl.)
E01F 15/08 (2006.01) E02B 3/10 (2006.01)
E06B 9/00 (2006.01)
(52) CPC특허분류
E01F 15/08 (2013.01)
E02B 3/102 (2013.01)
(21) 출원번호 10-2019-0067905
(22) 출원일자 2019년06월10일
심사청구일자 2019년06월10일
(56) 선행기술조사문헌
JP2003138529 A*
KR1020060111892 A*
KR1020090116227 A*
KR1020110059378 A*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
이**
충청북도 청주시 흥덕구 가경로
김**
경상북도 문경시 산양면 산양공단1길
(72) 발명자
이동진
충청북도 청주시 흥덕구 가경로
김**
경상북도 문경시 산양면 산양공단1길
(74) 대리인
김영관
전체 청구항 수 : 총 2 항 심사관 : 전병호
(54) 발명의 명칭 다목적 가이드레일형 차수방어벽
(57) 요 약

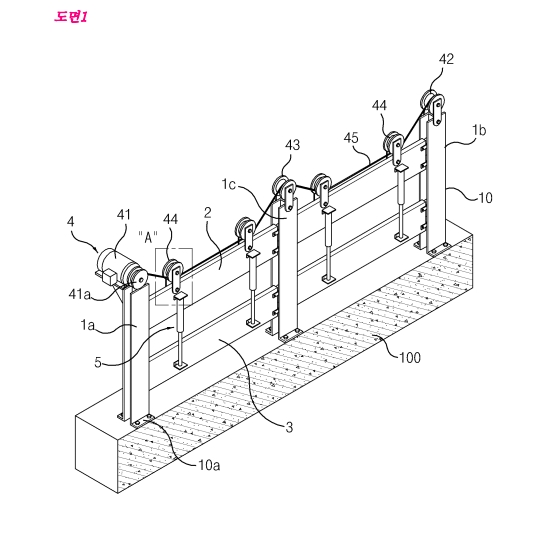

본 발명은 평소 도로용 가이드레일 형태를 갖추어 차량의 도로 이탈을 방지하고, 집중호우에 의한 홍수시에는 차
수방어벽 형태로 변해 강우가 주변 마을로 집중 및 유입되는 것을 차단할 있도록 한 다목적 가이드레일형 차수방
어벽에 관한 것으로서, 그 구성은 지면에 서로 간격을 두고 수직으로 설치되는 "H"빔 형태의 포스트 몸체로 형성
되어 상기 포스트 몸체의 양측에 수직방향으로 가이드홈을 갖는 좌.우측 포스트 및 중간 포스트와; 상기 좌.우측
포스트 및 중간 포스트의 사이에 상.하로 간격을 두고 수평 방향으로 상.하 이동 가능하게 설치되는 상부 가이드
판 및 하부 가이드판과; 상기 상부 가이드판을 와이어 구동에 의해 상.하로 이동시킬 수 있도록 하는 가이드판
작동수단과; 상기 하부 가이드판이 상부 가이드판과 함께 연동하여 승강될 수 있게 상부 가이드판과 하부 가이드
판의 사이를 연결 및 안내하는 가이드 릴레이;로 이루어진 것이다.
