출원 연월일 : 2018년 07월 20일
출 원 번 호 : 10-2018-0084718
특허결정(심결)연월일 : 2020년 03월 24일
청구범위의 항수 : 1
유 별 : H02B 1/54
발명의 명칭 : 배전반
존속기간(예정)만료일 : 2038년 07월 20일
2020년 04월 21일 등록
(11) 공개번호 10-2020-0009813
(43) 공개일자 2020년01월30일
(51) 국제특허분류(Int. Cl.)
H02B 1/54 (2006.01) F16F 15/02 (2006.01)
H02B 1/50 (2006.01)
(52) CPC특허분류
H02B 1/54 (2013.01)
F16F 15/02 (2013.01)
(21) 출원번호 10-2018-0084718
(22) 출원일자 2018년07월20일
심사청구일자 2018년07월20일
(71) 출원인
주식회사 학***
경상북도 경주시 외동읍
(72) 발명자
김**
경상북도 경주시 외동읍
(74) 대리인
김영관
전체 청구항 수 : 총 5 항
(54) 발명의 명칭 배전반
(57) 요 약
본 발명은 배전반에 관한 것으로서, 지진발생에 따른 수직 및 수평방향 진동이 신속하게 감쇄되어질 수 있는 방
진구조를 이룸으로서 배전반의 손상 발생을 방지하는 가운데 안정적인 유지관리가 이루어지도록 하기 위한 것이

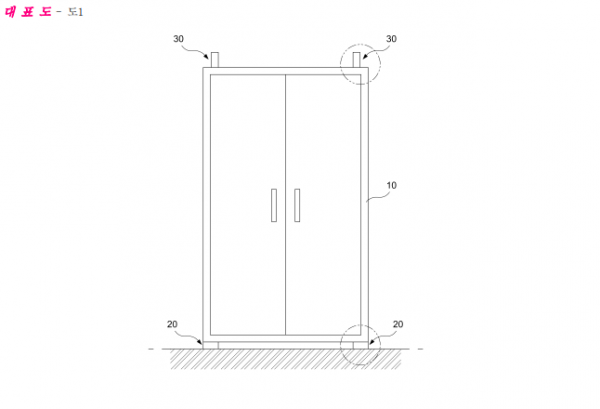

다. 이를 실현하기 위한 본 발명은, 하부에는 수평방향 진동 제어를 위한 방진받침(20)이 구성되고, 상부에는 수직방
향 진동 제어를 위한 방진댐퍼(30)가 구성된 배전반(10)에 있어서, 상기 방진받침(20)은, 하부에 구비되는 베이
스판(21)과, 상기 베이스판(21)의 상면에 형성된 곡면홈(21a)과, 상기 곡면홈(21a)에 안착되어지도록 저면이 곡
면부(22a)를 형성하는 가이드판(22)과, 상기 가이드판(22)의 상부에 안착되도록 배전반(10)의 저면에 고정 설치
되는 상부판(23)과, 상기 가이드판(22)의 이탈 방지를 위해 상부판에 결합 구성되는 이탈방지구(24)로 구성되고;
상기 방진댐퍼(30)는, 수직방향으로 구비된 탄성스프링(31)의 중단에 중량체(32)가 연결되어진 댐퍼본체(33)의
내부에 실리콘오일(S)이 충진된 것을 특징으로 한다.
