포항 변리사, 포항 특허사무소 찾던 고객의 특허 등록 성공 사례-제강 특허, 철강 특허, 금속 특허

"용선 생산 설비에서 용융물 배출 속도 측정 방법"

포항 변리사, 포항 특허사무소 찾던 고객의 특허 등록 성공 사례-제강 특허, 철강 특허, 금속 특허

"용선 생산 설비에서 용융물 배출 속도 측정 방법"

출원 연월일 :
2017년 12월 19일
출 원 번 호 :
10-2017-0175601

특허결정(심결)연월일 :
2019년 07월 30일
청구범위의 항수 : 3

유 별 :
C21B 7/24

발명의 명칭 :
용선 생산 설비에서 용융물 배출 속도 측정 방법

존속기간(예정)만료일 :
2037년 12월 19일

2020년 04월 13일 등록

(11) 공개번호 10-2019-0074172
(43) 공개일자 2019년06월27일
(51) 국제특허분류(Int. Cl.)
C21B 7/24 (2006.01) C21B 7/14 (2006.01)
F27B 1/28 (2006.01) F27D 21/02 (2006.01)
G06K 9/62 (2006.01)
(52) CPC특허분류
C21B 7/24 (2013.01)
C21B 7/14 (2013.01)
(21) 출원번호 10-2017-0175601
(22) 출원일자 2017년12월19일
심사청구일자 2017년12월19일
(71) 출원인
유****주식회사
경상북도 포항시 남구 효성로
(72) 발명자
박**
경상북도 포항시 남구 새천년대로
이**
경상북도 포항시 북구 양학로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항
(54) 발명의 명칭 용선 생산 설비에서 용융물 배출 속도 측정 방법
(57) 요 약

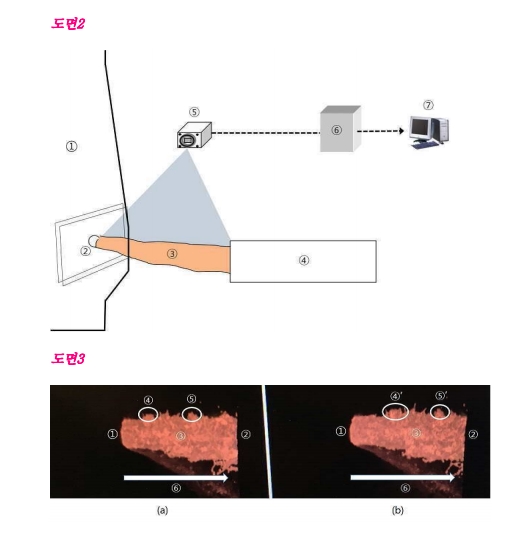

용선 생산 설비에서 용융물 배출 속도 측정 방법이 개시된다. 본 발명의 용선 생산 설비에서 용융물 배출 속도
측정 방법은, 초고속 카메라로 촬영된 연속된 2개의 출선 용융물의 이미지를 비교하는 단계; 상기 연속된 2개의
출선 용융물의 이미지에 제1 외곽선 특징 패턴이 모두 검출되었는 지, 제2 외곽선 특징 패턴이 모두 검출되었는
지, 또는 상기 연속된 2개의 출선 용융물의 이미지 중 제1 이미지 및 제 2 이미지에 상기 제1 외곽선 특징 패턴
및 상기 제2 외곽선 특징 패턴이 각각 검출되었는 지를 판단하는 단계; 상기 연속된 2개의 출선 용융물의 이미지
에 상기 제1 외관석 특징 패턴이 모두 검출된 경우는 제1 형상 인식 패턴을 기초로 하여, 그리고 상기 연속된 2
개의 출선 용융물의 이미지에 상기 제2 외곽선 특징 패턴이 모두 검출되거나 상기 연속된 2개의 출선 용융물의
이미지 중 제1 이미지 및 제 2 이미지에 상기 제1 외곽선 특징 패턴 및 상기 제2 외곽선 특징 패턴이 각각 검출
된 경우 제2 형상 인식 패턴을 기초로 하여 해당 응용물 스트림의 실제 이동 거리를 산출하는 단계; 및 상기 해
당 응용물 스트림의 실제 이동 거리를 바탕으로 상기 제1 이미지 및 상기 제2 이미지의 촬영 시간 정보를 통해
용융물의 배출 속도를 계산하는 단계를 포함하는 것을 특징으로 한다.
