울산 변리사, 울산 특허사무소 찾던 고객의 특허 등록 성공 사례-발전 특허, 수력발전 특허, 신재생에너지 특허

"용수 순환식 수력 발전장치"

울산 변리사, 울산 특허사무소 찾던 고객의 특허 등록 성공 사례-발전 특허, 수력발전 특허, 신재생에너지 특허

"용수 순환식 수력 발전장치"

출원 연월일 :
2018년 01월 16일
출 원 번 호 :
10-2018-0005585

우선권주장일자 :
2017년 05월 31일
우선권 주장수 : 1

우선권 주장국 :
대한민국

특허결정(심결)연월일 :
2020년 03월 02일
청구범위의 항수 : 5

유 별 :
F03B 13/06

발명의 명칭 :
용수 순환식 수력 발전장치

존속기간(예정)만료일 :
2038년 01월 16일

2020년 03월 30일 등록

(11) 공개번호 10-2018-0131364
(43) 공개일자 2018년12월10일
(51) 국제특허분류(Int. Cl.)
F03B 13/06 (2006.01) F03B 17/00 (2006.01)
F03B 17/06 (2006.01)
(52) CPC특허분류
F03B 13/06 (2013.01)
F03B 17/005 (2013.01)
(21) 출원번호 10-2018-0005585
(22) 출원일자 2018년01월16일
심사청구일자 2018년01월16일
(30) 우선권주장
1020170067980 2017년05월31일 대한민국(KR)
(71) 출원인
최**
울산광역시 동구 양지1길
(72) 발명자
최**
울산광역시 동구 양지1길
(74) 대리인
김영관
전체 청구항 수 : 총 10 항
(54) 발명의 명칭 용수 순환식 수력 발전장치
(57) 요 약
본 발명은 용수 순환식 수력 발전장치에 관한 것으로서, 빗물이나 도시의 각 가정으로 공급되는 상수 또는 하수
와 같이 불규칙한 유량을 갖는 물을 발전 용수로 활용하여 안정적인 전기에너지의 생산이 이루어지도록 하기 위
한 것이다.

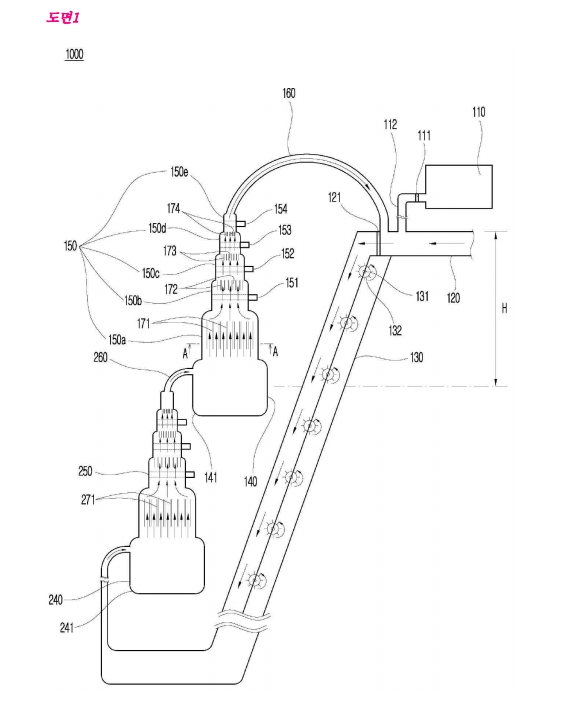

이를 실현하기 위한 본 발명은, 용수가 저장되는 저장탱크(110)와; 외부로 부터 용수의 공급이 이루어지는 용수
공급관(120)과; 상기 저장탱크(110) 또는 용수 공급관(120)을 통해 공급되는 용수의 하향 안내가 이루어지는 용
수 안내관(130)과; 상기 용수 안내관(130) 내에 설치되어 하향 안내되는 용수의 수력에 의해 회전이 이루어지면
서 전력을 생산하는 발전 임펠러(132)와; 상기 용수 안내관(130)을 통해 낙하된 용수를 상향으로 유도하되, 하부
에는 용수 안내관(130)이 일측에 연결되는 제2버퍼탱크(240)가 구비되고, 제2버퍼탱크(240) 상부에 일체로 연장

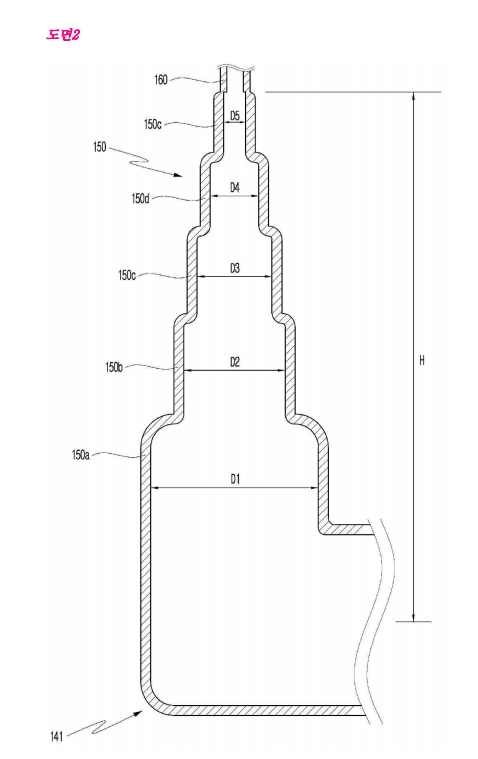

형성되되, 상향으로 갈수록 내경이 점차 감소되는 구조를 이루어 구성된 제2수직유도관체(250)와; 상기 제2수직
유도관체(250)와 복귀관(260)을 통해 연결되는 제1버퍼탱크(140)가 하부에 구비되고, 제1버퍼탱크(140) 상부에
일체로 연장 형성되되, 상향으로 갈수록 내경이 점차 감소되는 구조를 이루어 구성된 제1수직유도관체(150);를
포함하는 구성을 이루는 것을 특징으로 한다.
