"선박용 히팅 케이블의 마감 처리방법 및 그 방법에 의해 제조된 선박용 히팅 케이블"

선박 특허등록 특허출원 방법 비용 무료 출장 상담 변리사 명성특허

"선박용 히팅 케이블의 마감 처리방법 및 그 방법에 의해 제조된 선박용 히팅 케이블"

출원 연월일

 2019년 07월 10일

출 원 번 호 :

10-2019-0083419

공고 연월일 :

2020년 03월 18일

공 고 번 호 :

특허결정(심결)연월일 :

2019년 12월 12일

청구범위의 항수 : 5

유 별 : H05B 3/34

발명의 명칭 :

선박용 히팅 케이블의 마감 처리방법 및 그 방법에 의해 제조된 선박용 히팅 케이블

존속기간(예정)만료일 :

2039년 07월 10일

2020년 03월 12일 등록

(45) 공고일자 2020년03월18일

(11) 등록번호 10-2090579

(24) 등록일자 2020년03월12일

(51) 국제특허분류(Int. Cl.)

 H05B 3/34 (2006.01) H01B 13/00 (2006.01)

 H01B 13/06 (2006.01) H01B 13/22 (2006.01)

 H01B 7/02 (2006.01)

(52) CPC특허분류

 H05B 3/34 (2013.01)

H01B 13/0016 (2013.01)

(21) 출원번호 10-2019-0083419

(22) 출원일자 2019년07월10일

심사청구일자 2019년07월10일

(56) 선행기술조사문헌

JP06215642 A

(뒷면에 계속)

(73) 특허권자

노**

경기도 군포시 용호1로

주식회사 **

경기도 군포시 공단로140번길

(72) 발명자

노**

경기도 군포시 용호1로

(74) 대리인

김영관

전체 청구항 수 : 총 5 항 심사관 : 유주호

(54) 발명의 명칭

선박용 히팅 케이블의 마감 처리방법 및 그 방법에 의해 제조된 선박용 히팅 케이블

(57) 요 약

선박용 히팅 케이블의 마감 처리방법 및 그 방법에 의해 제조된 선박용 히팅 케이블에 관한 발명이다.

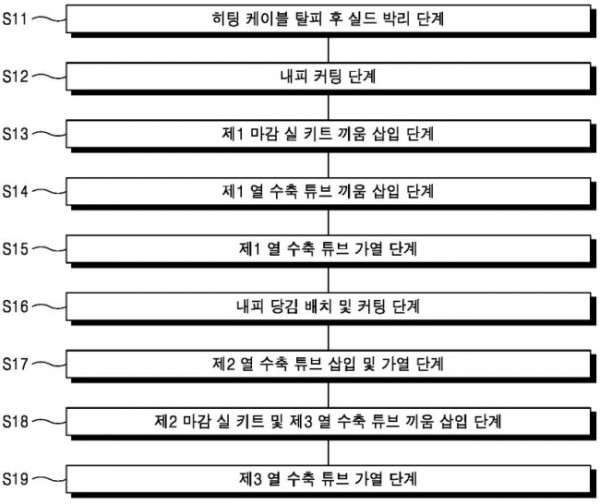

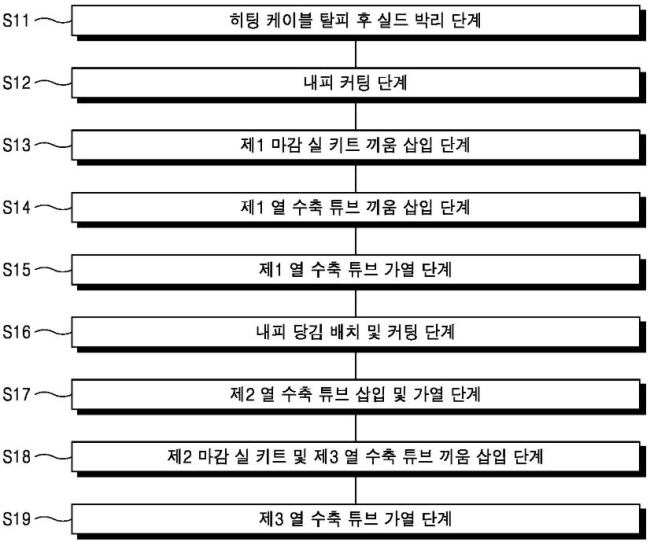

본 발명의 선박용 히팅 케이블의 마감 처리방법은, 마감 처리 전의 히팅 케이블을 소정 길이만큼

탈피하고 실드를 안쪽으로 박리하는 히팅 케이블 탈피 후 실드 박리 단계 상기 실드를 박리함에 따라

노출되는 내피를 소정 길이만큼 커팅하는 내피 커팅 단계 노출된 상기 내피의 외측에

제1 마감 실키트(End seal Kit)를 끼워 삽입하는 제1 마감 실키트 끼움 삽입 단계

상기 제1 마감 실 키트의 외측에 제1 열 수축 튜브를 끼워 삽입하는 제1 열 수축 튜브 끼움 삽입 단계

상기 제1 마감 실 키트의 키트 단부는 외부로 노출되게 하면서 상기 제1 열 수축 튜브로 열을 가해서 상기 제1 열 수축 튜브가 녹아

상기 제1 마감 실 키트와 일체화되게 하는 제1 열 수축 튜브 가열 단계

상기 내피를 당겨서 상기 키트 단부의 주변까지 배치되게 한 다음 단부를 커팅하는 내피 당김 배치 및 커팅 단계

상기 키트 단부는 외부로 노출되게 하면서 상기 내피가 포함되게 상기 제1 열 수축 튜브의 외측에

제2 열 수축 튜브를 끼워 배치한 다음, 상기 제2 열 수축 튜브로 열을 가해서 상기 제2 열 수축 튜브가 녹아

상기 제1 열 수축 튜브와 일체화되게 하는 제2 열 수축 튜브 삽입 및 가열 단계

상기 제2 열 수축 튜브의 외측에 제2 마감 실 키트와 제3 열 수축 튜브를 차례로 끼워 삽입하는

제2 마감 실 키트 및 제3 열 수축 튜브 끼움 삽입 단계 및 상기 키트 단부는 외부로 노출되게 하면서 상기 제3 열 수축 튜브로

열을 가해서 상기 제3 열 수축 튜브가 녹아 상기 제2 마감 실 키트와 일체화되게 하는 제3 열 수축 튜브 가열 단계를 포함한다.
