"이동식 화장실의 좌변기 개폐장치"

출원 연월일 :

2019년 04월 02일

출원번호 :

10-2019-0038317

공고 연월일 :

2020년 03월 13일

공 고 번 호 :

특허결정(심결)연월일 :

2020년 01월 28일

청구범위의 항수 : 3

유 별 : A47K 13/10

발명의 명칭 : 이동식 화장실의 좌변기 개폐장치

존속기간(예정)만료일 :

2039년 04월 02일

2020년 03월 09일 등록

(45) 공고일자 2020년03월13일

(11) 등록번호 10-2089102

(24) 등록일자 2020년03월09일

(51) 국제특허분류(Int. Cl.)

 A47K 13/10 (2006.01) A47K 13/24 (2006.01)

 A47K 13/30 (2006.01)

(52) CPC특허분류

 A47K 13/10 (2013.01)

A47K 13/247 (2013.01)

(21) 출원번호 10-2019-0038317

(22) 출원일자 2019년04월02일

심사청구일자 2019년04월02일

(56) 선행기술조사문헌

KR1020130107719 A*

KR2019990018370 U*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

진**

경기도 수원시 팔달구 고화로

(72) 발명자

진**

경기도 수원시 팔달구 고화로

(74) 대리인

김영관

전체 청구항 수 : 총 3 항 심사관 : 임연수

(54) 발명의 명칭 이동식 화장실의 좌변기 개폐장치

(57) 요 약

본 발명은 화장실을 사용하지 않을 때에는 좌변기의 상부가 완전히 밀폐된 상태로 기밀되어 분뇨가 시각적으로

보이지 않을 뿐만 아니라 좌변기 내부의 분뇨에서 발생하는 악취가 좌변기 외부로 나오는 것을 원천적으로 봉쇄

및 차단할 수 있도록 하고, 좌변기의 상부를 개방하여 사용하는 경우에는 개방할 때 자동으로 작동하는

송풍팬에 의해 좌변기의 내부에서 악취를 강제로 흡입하여 화장실 외부로 배출시킬 수 있도록 한

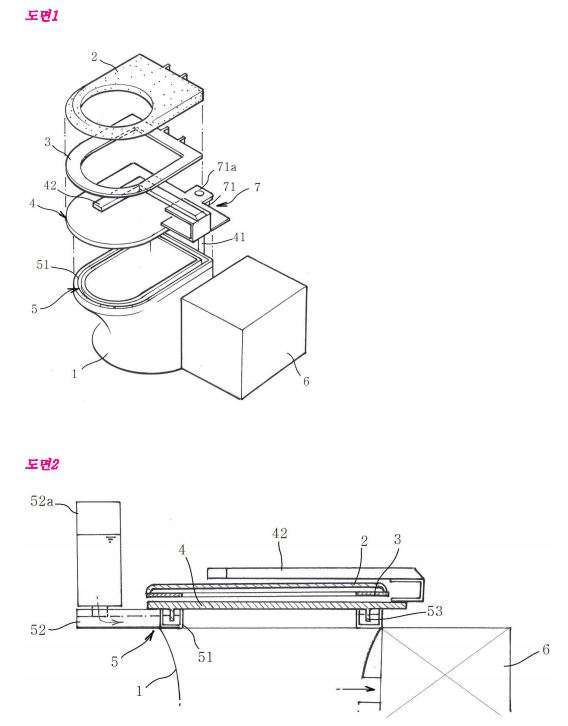

이동식 화장실의 좌변기 개폐장치에 관한 것으로, 그 구성은 좌변기 본체의 상부측에 상.하로 열고 닫을 수 있게

구비되는 시트 및 상기 시트의 하부측에 함께 구비되는 경도성 재질의 시트 받침대와 상기 시트 받침대와

좌변기 본체의 사이에 좌변기 본체의 후방 일측에 설치된 수직의 고정축을 중심으로 상.하 및 좌.우 회동이 가능하게 구비되며,

상면에 손잡이가 일체로 형성된 좌변기 개폐판과; 상기 회동전 좌변기 개폐판과 좌변기 본체의 사이를 밀폐하는

기밀수단과 상기 좌변기 본체에 연이어 통하게 좌변기 본체의 일측에 구비되는 송풍기와 상기 좌변기 개폐판을

일측 방향으로 회동시켰을 때 송풍기가 작동하고, 좌변기 개폐판을 다시 원위치로 복귀시키면 송풍기의 작동을

정지시키는 스위치 작동수단으로 이루어진 것이다.
