출원 연월일 : 2019년 08월 08일

출 원 번 호 : 20-2019-0003295
공고 연월일 : 2020년 03월 05일

공 고 번 호 :
등록결정(심결)연월일 : 2020년 02월 04일

청구범위의 항수 : 5
유 별 : E02F 3/96 등록의 구분 :
고안의 명칭 : 락 드릴 장착기
존속기간(예정)만료일 : 2029년 08월 08일
2020년 02월 29일 등록

(45) 공고일자 2020년03월05일
(11) 등록번호 20-0491226
(24) 등록일자 2020년02월29일
(51) 국제특허분류(Int. Cl.)
 E02F 3/96 (2006.01) E21B 1/02 (2006.01)
(52) CPC특허분류
 E02F 3/965 (2013.01)
E21B 1/02 (2013.01)
(21) 출원번호 20-2019-0003295
(22) 출원일자 2019년08월08일
심사청구일자 2019년08월08일
(56) 선행기술조사문헌
KR200483435 Y1*
(뒷면에 계속)
(73) 실용신안권자
이**
경기도 남양주시 오남읍 진건오남로
(72) 고안자
이**
경기도 남양주시 오남읍 진건오남로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항
(54) 고안의 명칭 락 드릴 장착기
(57) 요 약

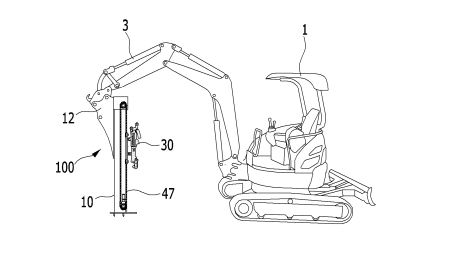

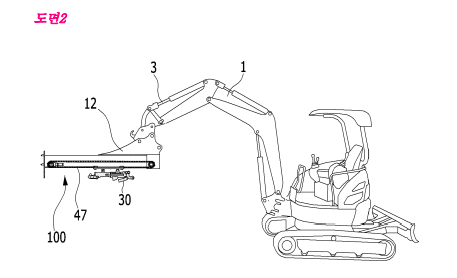

락 드릴 장착기가 개시된다. 락 드릴 장착기는, 굴삭기의 암(arm)에 착탈 가능하게 고정되는 마운트부가 측면에
설치되는 락 드릴 바디와, 락 드릴 바디를 따라 슬라이딩 가능하게 설치되는 슬라이더와, 슬라이더에 설치되며
착암 비트가 설치되는 착암기와, 슬라이더에 이동 구동력을 제공하는 구동부와, 슬라이더의 이동 구간에서 착암
기가 설치된 상태의 슬라이더의 외부를 실링하도록 설치되는 실링부와, 락 드릴 바디에 설치되며 대상물에 지지
되는 지지부와, 지지부의 하부에 돌출되게 설치되며 내부에는 착암 비트가 작동되는 작동 공간이 형성되어 대상
물과 지지부의 사이에서 착암 비트의 외부를 실링하는 비트 실링부를 포함한다.
