출원 연월일 : 2019년 08월 28일

출 원 번 호 : 10-2019-0106120
공고 연월일 : 2020년 02월 20일

공 고 번 호 :
특허결정(심결)연월일 : 2020년 01월 16일

청구범위의 항수 : 1
유 별 : E05D 15/06
발명의 명칭 : 교실용 슬라이드 도어
존속기간(예정)만료일 : 2039년 08월 28일
2020년 02월 14일 등록

(45) 공고일자 2020년02월20일
(11) 등록번호 10-2079502
(24) 등록일자 2020년02월14일
(51) 국제특허분류(Int. Cl.)
 E05D 15/06 (2006.01) E06B 3/46 (2006.01)
(52) CPC특허분류
 E05D 15/0686 (2013.01)
E06B 3/4636 (2013.01)
(21) 출원번호 10-2019-0106120
(22) 출원일자 2019년08월28일
심사청구일자 2019년08월28일
(56) 선행기술조사문헌
CN204081844 U*
JP2018119365 A*
KR1020170034232 A*
KR1020170124785 A*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
김**
울산광역시 중구 함월
(72) 발명자
김**
울산광역시 중구 함월
(74) 대리인
김영관
전체 청구항 수 : 총 1 항
(54) 발명의 명칭 교실용 슬라이드 도어
(57) 요 약

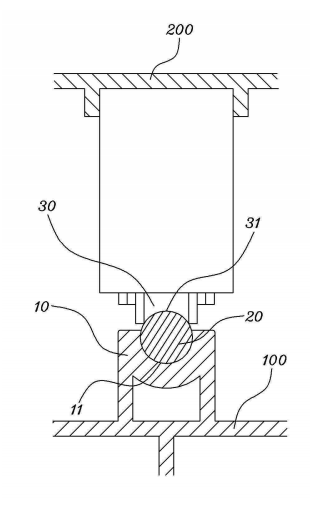

본 발명은 교실용 슬라이드 도어에 관한 것으로서, 하부 문틀 프레임으로부터 일정 높이로 상향 돌출되게 형성되
며, 상단부에는 일정 직경으로 수평관통되도록 하면서 상단부는 가장 큰 내경보다는 작은 폭으로 상향 개방되도

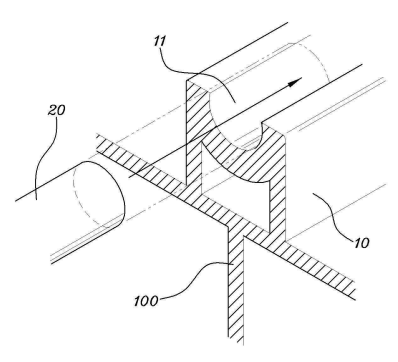

록 원호 형상으로 제1 레일 삽입홈을 형성하는 레일 지지대; 상기 레일 지지대의 일측으로부터 제1 레일 삽입홈
으로 수평 삽입되어 측면 문틀 프레임에 의해 이탈방지되도록 하는 환봉형의 스테인레스 레일; 도어 프레임에 회
전 가능하게 축고정되도록 하고, 제1 레일 삽입홈의 상부로 돌출되는 상기 스테인레스 레일의 외주면에 대응하도
록 레일홈이 형성되도록 하여 상기 스테인레스 레일을 따라 구름 회전하면서 도어가 개폐되도록 하는 롤러로 이
루어지는 구성이 특징이다.
