출원 연월일 : 2018년 06월 25일

출 원 번 호 : 10-2018-0072786
특허결정(심결)연월일 : 2019년 10월 31일

청구범위의 항수 : 6
유 별 : A45D 29/00
발명의 명칭 : 네일 스티커 제조장치 및 제조방법
존속기간(예정)만료일 : 2038년 06월 25일
2020년 01월 29일 등록
(11) 공개번호 10-2020-0000678
(43) 공개일자 2020년01월03일
(51) 국제특허분류(Int. Cl.)
 A45D 29/00 (2006.01) B05B 13/02 (2006.01)
 B05B 7/04 (2006.01) B65H 5/00 (2006.01)
 F26B 3/04 (2006.01)
(52) CPC특허분류
 A45D 29/001 (2013.01)
B05B 13/025 (2013.01)
(21) 출원번호 10-2018-0072786
(22) 출원일자 2018년06월25일
심사청구일자 2018년08월14일
(71) 출원인
백**
경기도 안양시 동안구
(72) 발명자
백**
경기도 안양시 동안구
한**
인천광역시 서구 마전로
(74) 대리인
김영관
전체 청구항 수 : 총 6 항
(54) 발명의 명칭 네일 스티커 제조장치 및 제조방법
(57) 요 약

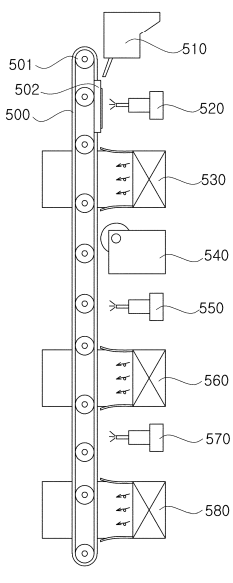

본 발명은, 컨베어장치(500)를 따라 순차적으로 제1분사장치, 제1건조장치, 인쇄장치, 제2분사장치,
제2건조장치, 제3분사장치 및 제3건조장치가 배치됨으로써, 연속적인 작업이 가능하여 생산성이 향상되고, 대량
생산이 용이한 효과를 갖는 네일 스티커 제조장치를 제공하기 위한 것으로서, 본 발명의 네일 스티커 제조장치는, 제1베이스필름(10)이

안착되며, 상기 제1베이스필름(10)을 일방향으로 이동시키는 컨베어장치(500);
상기 컨베어장치(500)의 상부에 구비되며, 상기 제1베이스필름(10)에 코팅액을 분사하여 제1매니큐어층(11)을 형
성하는 제1분사장치(520); 상기 제1매니큐어층(11)을 건조시키는 제1건조장치(530); 상기 제1매니큐어층(11)에
UV인쇄 방식으로 디자인을 인쇄하여 디자인층(12)을 형성하는 인쇄장치(540); 상기 디자인층(12)에 코팅액을 분
사하여 제2매니큐어층(13)을 형성하는 제1분사장치(520); 상기 제2매니큐어층(13) 건조시키는 제2건조장치(560);
상기 제2매니큐어층(13)에 코팅액을 분사하여 제3매니큐어층(14)을 형성하는 제3분사장치(570); 상기 제3매니큐
어층(14) 건조시키는 제3건조장치(580); 를 포함하되, 상기 제1분사장치(520), 상기 제1건조장치(530), 상기 인
쇄장치(540), 상기 제2건조장치(560), 상기 제3분사장치(570), 상기 제3건조장치(580)는 상기 제1베이스필름(1
0)의 이동 방향을 따라 순차적으로 이웃하게 배치된다.
