"승강형 노즐이 구비된 드럼용 액체 충진장치"

액체 충전 도구 특허등록 비밀 엄수 주말상담가능 출장 변리사사무소

"승강형 노즐이 구비된 드럼용 액체 충진장치"

출원 연월일 : 2018년 01월 15일

출 원 번 호 : 20-2018-0000202
등록결정(심결)연월일 : 2019년 11월 08일

청구범위의 항수 : 1
유 별 : B65B 3/04 등록의 구분 :
고안의 명칭 : 승강형 노즐이 구비된 드럼용 액체 충진장치
존속기간(예정)만료일 : 2028년 01월 15일
2020년 01월 14일 등록
(11) 공개번호 20-2019-0001868
(43) 공개일자 2019년07월24일
(51) 국제특허분류(Int. Cl.)
 B65B 3/04 (2006.01) B65B 3/28 (2015.01)
 B65B 39/00 (2015.01) B65B 39/12 (2006.01)
 B65B 65/02 (2006.01)
(52) CPC특허분류
 B65B 3/04 (2013.01)
B65B 3/28 (2018.08)
(21) 출원번호 20-2018-0000202
(22) 출원일자 2018년01월15일
심사청구일자 2018년01월15일
(71) 출원인
이**
경상남도 창원시 성산구 원이대로
(72) 고안자
이**
경상남도 창원시 성산구 원이대로
이**
대전광역시 유성구 학하서로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항
(54) 고안의 명칭 승강형 노즐이 구비된 드럼용 액체 충진장치
(57) 요 약

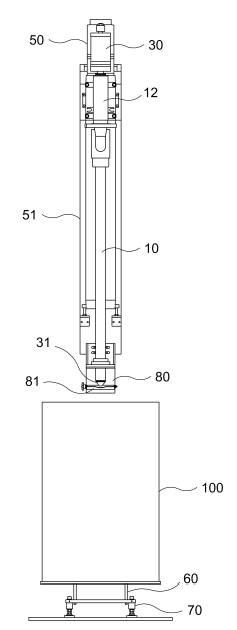

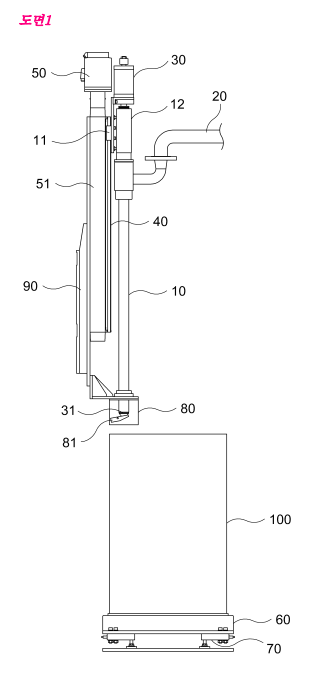

본 고안은 승강형 노즐이 구비된 드럼용 액체 충진장치에 관한 것으로서, 드럼내에 공급 충진이 이루어지는 액체
의 수위 변화에 따라 공급노즐이 함께 상승 구동되어지도록 하여 충진물질의 외부 누출을 방지함과 함께 충진량
의 정밀 조절이 가능하도록 하기 위한 것이다.이를 실현하기 위한 본 고안은, 이송호스(20)를 통해 이송된 액체를 드럼(100)에 충진시키기 위해 구비된 공급노
즐(10)과; 상기 공급노즐(10)의 개폐 조절을 위해 상부에 구성된 개폐 실린더(30)와; 상기 공급노즐(10)을 승하
강 구동시키기 위한 노즐 승하강 구동수단과; 상기 공급노즐(10)의 승하강을 가이드하는 가이드유닛(40)과; 상기
가이드유닛(40)을 따라 안내되도록 공급노즐(10)의 일측에 결합 구성된 안내블럭(11)과; 상기 드럼(100)이 안착
되는 드럼 안착유닛(60)과; 상기 드럼(100)의 무게 변화에 따른 공급노즐(10)의 높이 조절을 위해 드럼(100)의
무게를 감지하도록 드럼 안착유닛(60)의 하부에 구성되는 로드셀(70);을 포함하는 구성을 이루는 것을 특징으로
한다.
