출원 연월일 :
2018년 02월 22일
출 원 번 호 :
20-2018-0000806

등록결정(심결)연월일 :
2019년 09월 27일
청구범위의 항수 : 1

유 별 :
F42D 1/05
등록의 구분 :


고안의 명칭 :
전기식 발파기

존속기간(예정)만료일 :
2028년 02월 22일

2019년 12월 24일 등록

(11) 공개번호 20-2019-0002246
(43) 공개일자 2019년09월05일
(51) 국제특허분류(Int. Cl.)
 F42D 1/05 (2006.01) F42D 3/00 (2006.01)
 G01R 19/165 (2006.01) G01R 31/28 (2006.01)
(52) CPC특허분류
 F42D 1/05 (2013.01)
F42D 3/00 (2013.01)
(21) 출원번호 20-2018-0000806
(22) 출원일자 2018년02월22일
심사청구일자 2018년02월22일
(71) 출원인
김**
서울특별시 용산구 새창로33길
(72) 고안자
김**
서울특별시 용산구 새창로33길
(74) 대리인
김영관
전체 청구항 수 : 총 5 항
(54) 고안의 명칭 전기식 발파기
(57) 요 약

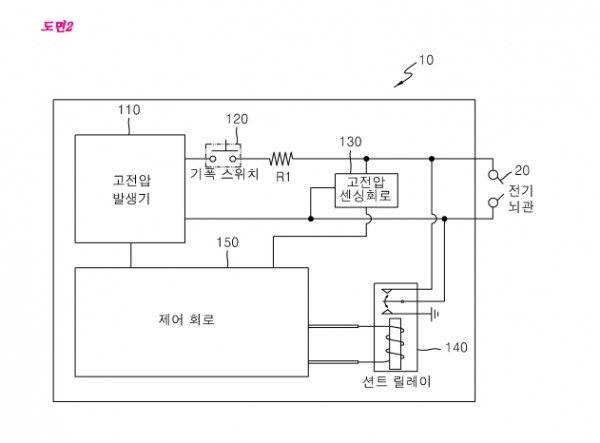

본 고안은 전기 뇌관 입력단에 고전압 센싱 회로를 부가하여 정상적인 고전압이 전기 뇌관으로 전달되었는지를
검출할 수 있다. 상기 전기식 발파기는, 미리 설정된 고전압을 발생시키는 고전압 발생기; 고전압 발생기와 전기
뇌관 사이에 위치하여, 스위칭 온/오프가 이루어지는 기폭 스위치; 상기 고전압 발생기와 전기 뇌관의 연결 접점
을 유지 또는 차단시키는 연결 개폐 회로; 기폭 스위치와 전기 뇌관 사이에 위치하여, 전기 뇌관 입력단으로 상
기 고전압이 인가되는지를 센싱하는 고전압 센싱 회로; 및 기폭 동작 시에 상기 연결 개폐 회로를 제어하여 상기
고전압 발생기와 전기 뇌관의 연결 접점을 유지시켜 상기 기폭 스위치의 스위칭 온에 의해 상기 고전압 발생기의
고전압이 전기 뇌관으로 전달되도록 하며, 상기 고전압 센싱 회로로부터 고전압의 검출 여부를 수신하는 제어 회
로;을 포함할 수 있다.

​

​

​

​
