샤프트 베어링, 샤프트 베어링 제작방법, 제작방법, 장치, 기계 장치 변리사 특허 등록사례 - "레이스 웨이가 구비된 샤프트 베어링 및 그 제작방법"
샤프트 베어링, 샤프트 베어링 제작방법, 제작방법, 장치, 기계 장치 변리사 특허 등록사례 - "레이스 웨이가 구비된 샤프트 베어링 및 그 제작방법"
출원 연월일 : 2021년 07월 19일
출 원 번 호 : 10-2021-0093878
공고 연월일 : 2023년 02월 10일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 12월 23일
청구범위의 항수 : 2
유 별 : F16C 33/58
발명의 명칭 : 레이스 웨이가 구비된 샤프트 베어링 및 그 제작방법
존속기간(예정)만료일 : 2041년 07월 19일
(19) 대한민국특허청(KR)
(12) 등록특허공보(B1)
(45) 공고일자 2023년02월10일
(11) 등록번호 10-2498420
(24) 등록일자 2023년02월07일
(51) 국제특허분류(Int. Cl.)
F16C 33/58 (2006.01) F16C 19/06 (2006.01)
F16C 19/08 (2006.01)
(52) CPC특허분류
F16C 33/58 (2013.01)
F16C 19/06 (2013.01)
(21) 출원번호 10-2021-0093878
(22) 출원일자 2021년07월19일
심사청구일자 2021년07월19일
(65) 공개번호 10-2023-0013289
(43) 공개일자 2023년01월26일
(56) 선행기술조사문헌
JP2001032844 A*
JP2007315469 A*
US05967671 A*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
김*
충청북도 진천군 광혜원면 구암길
(72) 발명자
김*
충청북도 진천군 광혜원면 구암길
(74) 대리인
김영관
전체 청구항 수 : 총 2 항 심사관 : 윤미연
(54) 발명의 명칭 레이스 웨이가 구비된 샤프트 베어링 및 그 제작방법
(57) 요 약
본 발명은 레이스 웨이가 구비된 샤프트 베어링 및 그 제작방법에 관한 것으로서, 샤프트축의 일측 또는 양측에
레이스 웨이가 구비됨으로써 베어링 조립과정에서 발생되는 예압량 변화가 방지되어 베어링의 수명을 향상시킴과
함께 샤프트의 성능이 개선되는 효과를 나타낸다.

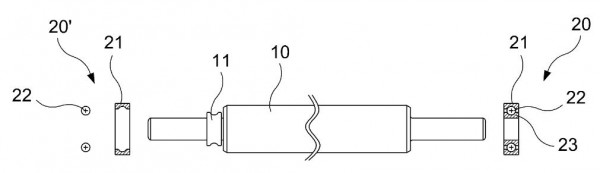

이를 실현하기 위한 본 발명은, 회전력 전달을 위해 샤프트축(10)의 양측에 베어링(20,20')이 구성되는 샤프트
베어링에 있어서, 상기 샤프트축(10)의 일측에 구성되는 베어링(20)은, 외륜(21)의 내측에 다수의 구름수단(22)
이 구비되고, 이와 대응되는 샤프트축(10)에는 구름수단(22)이 안착될 수 있는 홈 형상의 레이스 웨이(11)가 일
체로 형성된 것을 특징으로 한다.
