출원 연월일 : 2020년 12월 21일
출 원 번 호 : 10-2020-0180011
공고 연월일 : 2023년 02월 10일
공 고 번 호 :
특허결정(심결)연월일 : 2023년 01월 06일
청구범위의 항수 : 1
유 별 : E03F 5/04
발명의 명칭 : 건축물의 배수 드레인 구조
존속기간(예정)만료일 : 2040년 12월 21일
(19) 대한민국특허청(KR)
(12) 등록특허공보(B1)
(45) 공고일자 2023년02월10일
(11) 등록번호 10-2498039
(24) 등록일자 2023년02월06일
(51) 국제특허분류(Int. Cl.)
E03F 5/04 (2006.01)
(52) CPC특허분류
E03F 5/0409 (2013.01)
E03F 5/041 (2013.01)
(21) 출원번호 10-2020-0180011
(22) 출원일자 2020년12월21일
심사청구일자 2020년12월21일
(65) 공개번호 10-2022-0089410
(43) 공개일자 2022년06월28일
(56) 선행기술조사문헌
KR100592115 B1*
KR1020110058613 A*
KR1020200095062 A*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
일*****(주)
경상남도 창원시 마산회원구 내서읍
(72) 발명자
차**
경상남도 창원시 의창구 도계로
(74) 대리인
김영관
전체 청구항 수 : 총 1 항 심사관 : 유현덕
(54) 발명의 명칭 건축물의 배수 드레인 구조
(57) 요 약

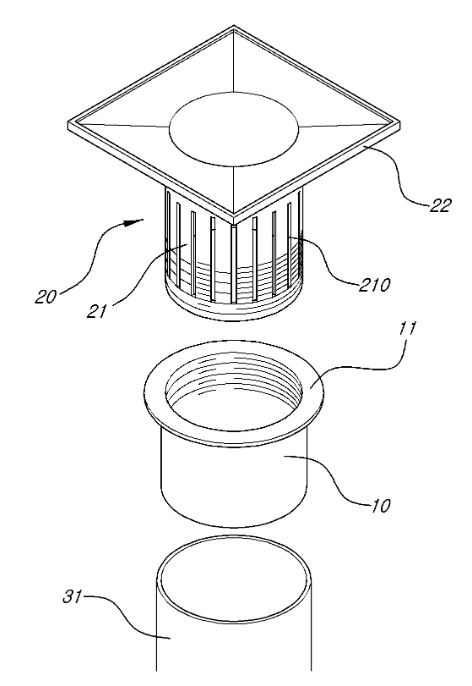

본 발명은 건축물의 배수 드레인 구조에 관한 것으로서, 슬라브층에 매설되는 배수관의 상단에 하단부가 일부 삽
입 결합되고, 상단부는 일정 직경으로 확장되도록 하여 상기 슬라브층의 상부면에 매설되도록 연결되는 하부 파
이프; 하단부는 상기 하부 파이프의 상부에 삽입 결합되면서 상기 슬라브층의 상부면으로 포설되는 콘크리트 몰
탈 또는 단열재를 적용한 보강층 또는 단열층에 매설되는 본체의 상단부에는 상기 보강층 또는 단열층의 상부에
형성되는 타일 또는 방수막으로 형성되는 마감층에 매설되도록 외측으로 확장되도록 한 배수 가이드판이 형성되
도록 하고, 상기 본체에는 주면을 따라 일정 간격으로 이격되도록 하여 수직으로 일정 폭의 판면이 관통되도록
배수공이 형성되도록 하여 상기 보강층 또는 단열층을 통해 물기가 유입될 수 있도록 하는 상부 파이프의 결합으
로 이루어지도록 하는데 특징이 있다.
