변리사, 특허사무소 찾던 고객의 특허 등록 성공 사례- 풀림방지 너트 특허 등록사례 - "스프링의 탄성을 이용한 풀림방지 너트"
변리사, 특허사무소 찾던 고객의 특허 등록 성공 사례- 풀림방지 너트 특허 등록사례 - "스프링의 탄성을 이용한 풀림방지 너트"
출원 연월일 : 2022년 02월 07일
출 원 번 호 : 10-2022-0015436
공고 연월일 : 2023년 01월 26일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 12월 29일
청구범위의 항수 : 1
유 별 : F16B 39/38
발명의 명칭 : 스프링의 탄성을 이용한 풀림방지 너트
존속기간(예정)만료일 : 2042년 02월 07일
(19) 대한민국특허청(KR)
(12) 등록특허공보(B1)
(45) 공고일자 2023년01월26일
(11) 등록번호 10-2491381
(24) 등록일자 2023년01월18일
(51) 국제특허분류(Int. Cl.)
F16B 39/38 (2006.01) F16B 37/12 (2006.01)
F16B 39/34 (2006.01)
(52) CPC특허분류
F16B 39/38 (2013.01)
F16B 37/12 (2013.01)
(21) 출원번호 10-2022-0015436
(22) 출원일자 2022년02월07일
심사청구일자 2022년02월07일
(56) 선행기술조사문헌
JP2004100952 A*
JP2012026565 A*
KR101628981 B1*
KR1020210146183 A*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
김**
경기도 용인시 처인구 남사면 전원로
(72) 발명자
김**
경기도 용인시 처인구 남사면 전원로
(74) 대리인
김영관
전체 청구항 수 : 총 1 항 심사관 : 정성진
(54) 발명의 명칭 스프링의 탄성을 이용한 풀림방지 너트
(57) 요 약

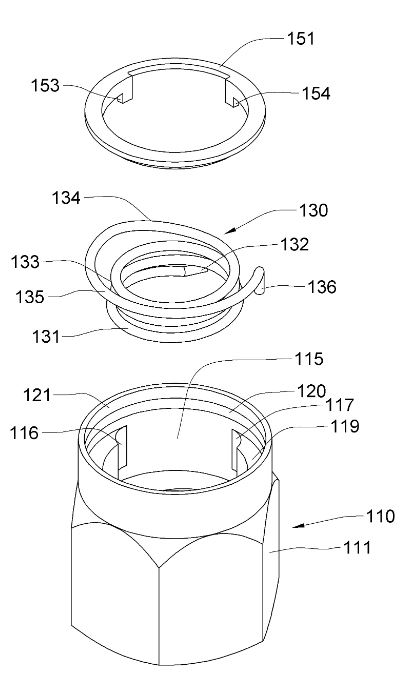

본 발명은 스프링의 탄성을 이용한 풀림방지 너트에 관한 것으로, 볼트(10)가 체결되는 너트부재(110)와, 스프링
부재(130)에 의해 상기 볼트(10)의 풀림을 방지하는 풀림방지 너트에 있어서, 상기 너트부재(110)는 상기 스프링
부재(130)의 상부에 형성된 스프링고정단(136)을 끼워 고정시킬 수 있게 형성되는 스프링고정구멍(118)과, 와셔
부재(150)의 이탈을 방지하도록 상기 너트본체(111)의 상단에 형성되는 벤딩연장부(121);를 구비하고, 상기 스프
링부재(130)는 상기 볼트(10)의 직경보다 작은 직경으로 이루어져 상기 볼트(10)의 풀림을 방지할 수 있게 상기
볼트(10)의 직경보다 작은 직경으로 형성되는 볼트탄성조임부(133);를 구비하며, 상기 스프링공간부(114)에 설치
된 상기 스프링부재(130)의 이탈을 방지할 수 있게 상기 스프링부재(130)의 상면과 상기 벤딩연장부(121) 사이에
설치되는 와셔부재(150);를 마련하여 스프링부재의 탄성변형부와 볼트탄성조임부 및 스프링탄성자유단을 변형시
킬 수 있는 외력이 가해지기 전까지 너트부재가 볼트에 안정적으로 체결된 상태를 유지할 수 있으며, 필요에 따
라 스프링부재의 탄성보다 큰 외력을 가하여 너트부재를 풀어 해제시킬 수 있다는 효과가 얻어진다.
