"터보 블로워의 냉각구조"
화성 향남읍 변리사, 화성 향남읍 특허사무소 찾던 고객의 특허 등록 성공 사례-기술 특허
"터보 블로워의 냉각구조"
출원 연월일 : 2022년 01월 25일
출 원 번 호 : 10-2022-0010856
공고 연월일 : 2022년 10월 28일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 09월 14일
청구범위의 항수 : 3
유 별 : F04D 17/10
발명의 명칭 : 터보 블로워의 냉각구조
존속기간(예정)만료일 : 2042년 01월 25일
2022년 10월 25일 등록
(45) 공고일자 2022년10월28일
(11) 등록번호 10-2460715
(24) 등록일자 2022년10월25일
(51) 국제특허분류(Int. Cl.)
F04D 17/10 (2006.01) F04D 25/06 (2006.01)
F04D 29/28 (2006.01) F04D 29/58 (2006.01)
(52) CPC특허분류
F04D 17/10 (2013.01)
F04D 25/0606 (2013.01)
(21) 출원번호 10-2022-0010856
(22) 출원일자 2022년01월25일
심사청구일자 2022년01월25일
(56) 선행기술조사문헌
KR102146187 B1*
KR101377057 B1*
JP2018517870 A
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
이**
경기도 화성시 향남읍 은행나무로
(72) 발명자
이**
경기도 화성시 향남읍 은행나무로
(74) 대리인
김영관
전체 청구항 수 : 총 3 항
심사관 : 최정원
(54) 발명의 명칭 터보 블로워의 냉각구조
(57) 요 약
본 발명은 터보 블로워의 냉각구조에 관한 것으로서, 외부로 부터 유입되는 냉각공기가 2개의 유로를 통해 안내
되는 가운데 모터 내,외부의 열을 냉각시킬 수 있도록 하여 냉각 효율을 향상시키기 위한 것이다.

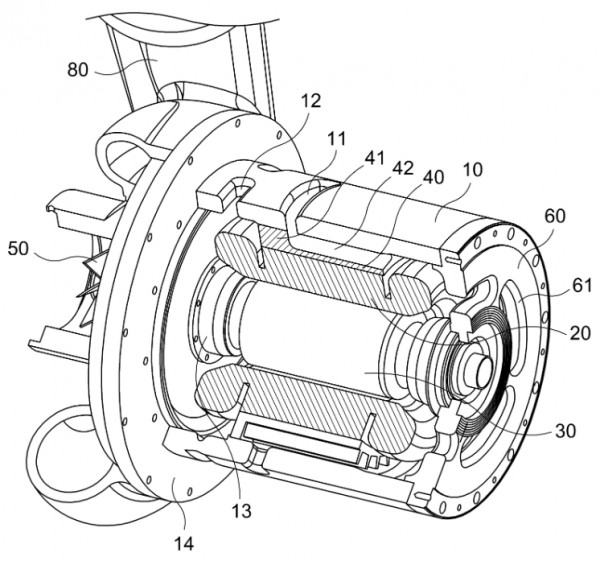

이를 실현하기 위한 본 발명은, 모터하우징(10) 내부에 스테이터(20)가 구성되고, 상기 스테이터(20) 중심에는
로터 샤프트(30)가 회동 가능하게 구성되며, 상기 스테이터(20) 외측에는 방열을 위한 냉각핀(40)이 구성되고,
상기 로터 샤프트(30) 일측에는 송풍을 위한 임펠러(50)가 연결 구성되며, 상기 모터하우징(10) 후단측에는 백플
레이트(60)가 결합 구성된 터보 블로워에 있어서, 상기 모터하우징(10)에는 외부 공기 유입을 위해 제1 유입통공
(11)과 제2 유입통공(12)이 2열로 형성되고; 상기 냉각핀(40) 일측에는 상기 제1,2 유입통공(11,12)을 통해 유입
된 냉기의 개별 유로 형성을 위한 차단벽(41)이 일체로 연장 구비된 것을 특징으로 한다
