구미 변리사, 구미 특허사무소 찾던 고객의 특허 등록 성공 사례-기계 특허, 장치 특허, 설비 특허, 장비 특허, 가공 특허, 절단기 특허
"슬리팅 나이프 유닛"
구미 변리사, 구미 특허사무소 찾던 고객의 특허 등록 성공 사례-기계 특허, 장치 특허, 설비 특허, 장비 특허, 가공 특허, 절단기 특허
"슬리팅 나이프 유닛"
출원 연월일 : 2022년 02월 07일
출 원 번 호 : 10-2022-0015184
공고 연월일 : 2022년 10월 20일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 08월 22일
청구범위의 항수 : 3
유 별 : B26D 1/24
발명의 명칭 : 슬리팅 나이프 유닛
존속기간(예정)만료일 : 2042년 02월 07일
2022년 10월 14일 등록
(45) 공고일자 2022년10월20일
(11) 등록번호 10-2456716
(24) 등록일자 2022년10월14일
(51) 국제특허분류(Int. Cl.)
B26D 1/24 (2006.01) B26D 1/15 (2006.01)
H01M 4/04 (2006.01)
(52) CPC특허분류
B26D 1/24 (2013.01)
B26D 1/15 (2013.01)
(21) 출원번호 10-2022-0015184
(22) 출원일자 2022년02월07일
심사청구일자 2022년02월07일
(56) 선행기술조사문헌
JP2005288674 A*
JP2020066088 A*
KR1020010007965 A*
KR1020140093332 A*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
주식회사 이***
경상북도 구미시 3공단3로
심**
경상북도 구미시 형곡로32길
(72) 발명자
심**
경상북도 구미시 형곡로32길
(74) 대리인
김영관
전체 청구항 수 : 총 3 항
심사관 : 강우석
(54) 발명의 명칭 슬리팅 나이프 유닛
(57) 요 약
본 발명은 이차전지용 전극원단을 일정한 간격(3mm 이하)으로 절단하는 슬리팅 나이프 유닛에 관한 것으로서, 커
팅과정에서 발생되는 전극원단의 버 현상을 방지할 수 있는 슬리팅 나이프 유닛에 관한 것이다.

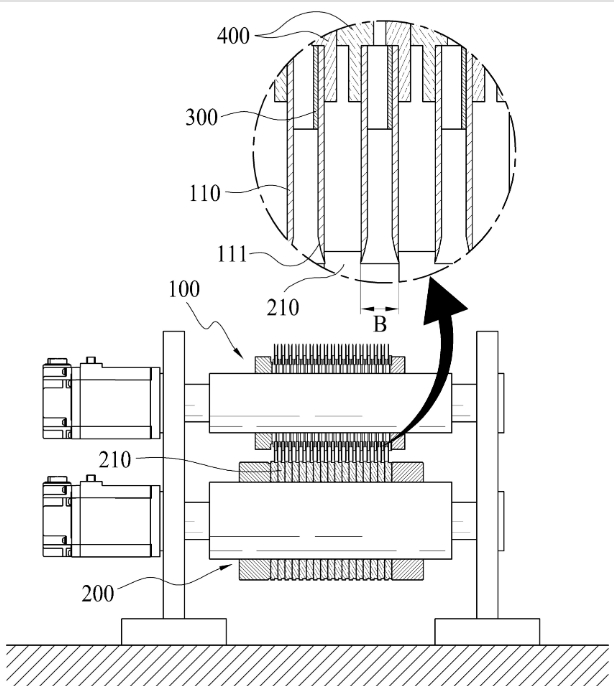

본 발명의 슬리팅 나이프 유닛은 스페이서(400)를 통해 경사진 배면을 가진 상부 원형나이프(110)가 일정간격을
두고 연속으로 장착된 상부롤러(100)와, 상기 상부롤러의 하부에서 상기 상부 원형나이프와 긴밀히 밀착되는 하
부 원형나이프(210)가 일정간격을 두고 연속적으로 장착된 하부롤러(200)와, 상부 원형나이프 사이 마다 위치하
도록 상기 상부롤러에 장착되어 상부 원형나이프에 측압을 제공하는 탄성지지부재(300)를 구비하며; 상부 원형나
이프와 하부 원형나이프 사이를 통과하는 전극원단(A)이 상부 원형나이프의 경사진 배면(111)과 접촉하지 않도록
상기 상부롤러가 하부롤러에 대하여 전극원단의 진행방향으로 편심되게 배치된다
