포천 변리사, 포천 특허사무소 찾던 고객의 특허 등록 성공 사례-운동기구 특허, 운동 머신 특허, 운동 장비 특허, 스포츠 장비 특허, 스포츠 머신 특허, 헬쓰기구 특허, 런닝머신 특허-"런닝머신용 충격흡수 장치"
포천 변리사, 포천 특허사무소 찾던 고객의 특허 등록 성공 사례-운동기구 특허, 운동 머신 특허, 운동 장비 특허, 스포츠 장비 특허, 스포츠 머신 특허, 헬쓰기구 특허, 런닝머신 특허
"런닝머신용 충격흡수 장치"
출원 연월일 : 2022년 01월 13일
출 원 번 호 : 10-2022-0004962
공고 연월일 : 2022년 09월 21일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 08월 17일
청구범위의 항수 : 5
유 별 : A63B 22/02
발명의 명칭 : 런닝머신용 충격흡수 장치
존속기간(예정)만료일 : 2042년 01월 13일
2022년 09월 15일 등록
(45) 공고일자 2022년09월21일
(11) 등록번호 10-2445413
(24) 등록일자 2022년09월15일
(51) 국제특허분류(Int. Cl.)
A63B 22/02 (2006.01) A63B 71/00 (2006.01)
(52) CPC특허분류
A63B 22/0207 (2015.10)
A63B 71/0054 (2013.01)
(21) 출원번호 10-2022-0004962
(22) 출원일자 2022년01월13일
심사청구일자 2022년01월13일
(56) 선행기술조사문헌
CN102764490 A*
CN102940953 B*
CN204864726 U*
KR200335928 Y1*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
주식회사 이**
경기도 포천시 가산면 포천로
(72) 발명자
이**
경기도 남양주시 진접읍 해밀예당1로236번길
(74) 대리인
김영관
전체 청구항 수 : 총 5 항
심사관 : 박종수
(54) 발명의 명칭 런닝머신용 충격흡수 장치
(57) 요 약

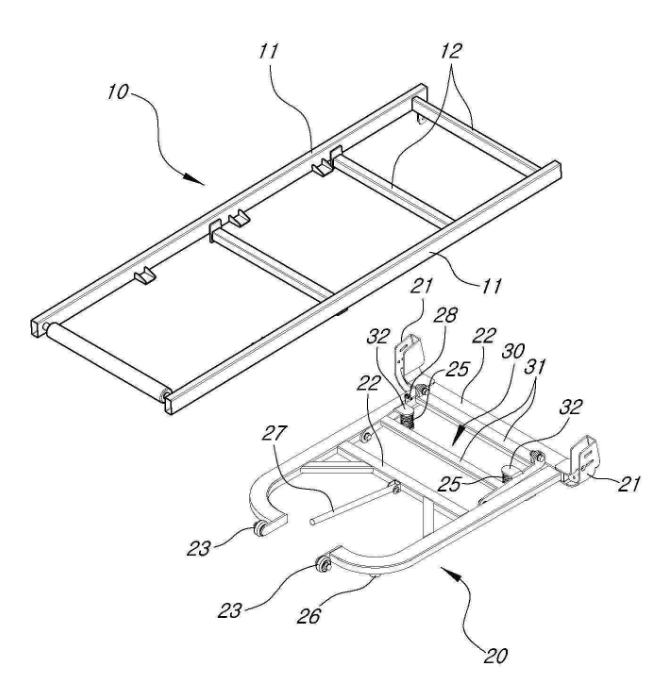

본 발명은 런닝머신용 충격흡수 장치에 관한 것으로서, 런닝 머신의 발판 하부에서 일정 폭을 이격하여 양측에서
평행하게 구비되는 메인 프레임간을 일정 길이를 이격하여 복수의 연결 프레임으로 연결되도록 한 하부 프레임;
상기 하부 프레임의 하부에서 상기 메인 프레임의 안쪽으로 양측에 평행하게 형성되며,
상기 하부 프레임의 선단으로부터 후단 사이는 하나 이상의 연결간에 의해 연결되도록 하고, 양측 후단부에는 각각 제1 이동 롤러가 고정
되도록 하며, 선단부로부터 일정 길이의 후방에는 양측에서 서로 마주보는 방향으로 일정 폭이 돌출되도록 형성
한 고정 브라켓의 상부에 일정 높이로 전방측 충격 흡수 수단이 설치되도록 하는 서포트 프레임; 상기 전방측 충
격 흡수 수단의 후방에서 상기 서포트 프레임의 양측면에 하단이 회전 가능하게 축연결되며, 상단은 상기 하부
프레임의 선단 하부에서 각각 회전 가능하게 축연결되고, 양측 프레임은 상기 전방측 충격 흡수 수단의 상부와
접촉되면서 상부로부터 가해지는 하중 충격에 대해 완충되도록 접촉판을 형성하는 링크 프레임을 포함하는 구성
이 특징이다
