"글래스 에칭용 지그"
진천 변리사, 진천 특허사무소 찾던 고객의 특허 등록 성공-공정 특허, 지그 특허, 에칭 특허
"글래스 에칭용 지그"
출원 연월일 : 2021년 12월 09일
출 원 번 호 : 10-2021-0175567
공고 연월일 : 2022년 09월 20일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 07월 04일
청구범위의 항수 : 1
유 별 : C03C 15/00
발명의 명칭 : 글래스 에칭용 지그
존속기간(예정)만료일 : 2041년 12월 09일
2022년 09월 15일 등록
(45) 공고일자 2022년09월20일
(11) 등록번호 10-2445393
(24) 등록일자 2022년09월15일
(51) 국제특허분류(Int. Cl.)
C03C 15/00 (2006.01)
(52) CPC특허분류
C03C 15/00 (2013.01)
(21) 출원번호 10-2021-0175567
(22) 출원일자 2021년12월09일
심사청구일자 2021년12월09일
(56) 선행기술조사문헌
KR101053313 B1*
KR1020160035766 A
KR101198269 B1
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
곽**
충청북도 진천군 덕산읍 대하로
(72) 발명자
곽**
충청북도 진천군 덕산읍 대하로
(74) 대리인
김영관
전체 청구항 수 : 총 1 항
심사관 : 김준규
(54) 발명의 명칭 글래스 에칭용 지그
(57) 요 약
본 발명은 에칭 공정에서 지그의 변형을 방지하여 글래스를 견고히 고정할 수 있는 글래스 에칭용 지그에 관한
것이다.

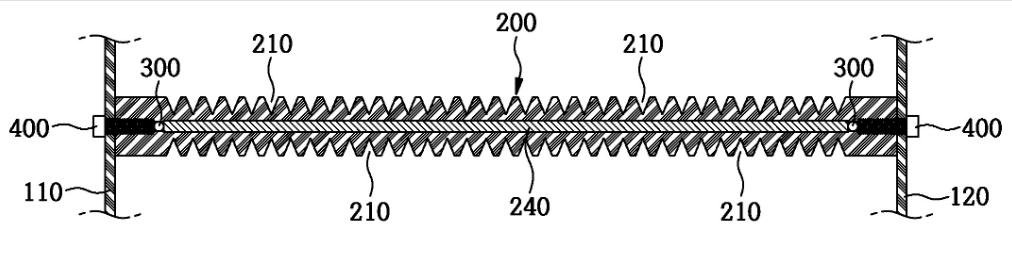

이러한 본 발명은, 에칭공정을 위해 글래스를 고정하는 지그에 있어서, 볼트홀을 갖는 레프트패널과 라이트패널
이 소정 간격을 이루도록 구비된 프레임; 상기 프레임의 양측 볼트홀에 연통되도록 양 단부에 탭홀이 각각 형성
되고, 상기 양측 탭홀의 내측 단부에 각각 형성된 패킹리세스에 양 단부가 연접되도록 금속 재질의 서포트바가
인서트되며, 글래스의 엣지를 지지하도록 복수의 지지홈이 소정 간격으로 형성된 합성수지 재질의 지그로드; 상
기 지그로드의 패킹리세스에 결합되어 상기 탭홀을 통해 상기 서포트바로 불화수소산의 침투를 차단하는 볼패킹;
상기 볼패킹을 차폐하며 상기 지그로드를 상기 프레임에 고정하도록 상기 탭홀에 나사결합되는 합성수지 재질의
고정볼트;를 포함하는 것을 기술사상으로 한다.
따라서, 본 발명은 에칭 공정에서 글래스의 하중을 견디는 지그로드의 중심에 금속 재질의 서포트바가 인서트
사출로 성형되므로 지그의 변형을 방지하여 글래스를 견고히 고정할 수 있는 매우 유용한 효과가 있다.
