"자동차 허브베어링 제조장치 및 그에 의해 제조된  허브베어링"

"

출원 연월일 : 2021년 08월 02일

출 원 번 호 : 10-2021-0101135

공고 연월일 : 2022년 07월 29일

공 고 번 호 :

특허결정(심결)연월일 : 2022년 04월 25일

청구범위의 항수 : 2

유 별 : B23P 15/00

발명의 명칭 : 자동차 허브베어링 제조장치 및 그에 의해 제조된 허브베어링

존속기간(예정)만료일 : 2041년 08월 02일

2022년 07월 25일 등록

(45) 공고일자 2022년07월29일

(11) 등록번호 10-2426776

(24) 등록일자 2022년07월25일

(51) 국제특허분류(Int. Cl.)

 B23P 15/00 (2006.01) B05B 12/20 (2018.01)

 B05B 13/02 (2006.01) B05D 3/06 (2006.01)

 B60B 27/00 (2006.01)

(52) CPC특허분류

 B23P 15/003 (2013.01)

B05B 12/20 (2020.08)

(21) 출원번호 10-2021-0101135

(22) 출원일자 2021년08월02일

심사청구일자 2021년08월02일

(56) 선행기술조사문헌

KR101562638 B1*

KR101888570 B1*

KR102279965 B1*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

(주)대한스프*****

경기도 시흥시 강챙이길

(72) 발명자

강**

경기도 부천시 부흥로 237,

(74) 대리인

김영관

전체 청구항 수 : 총 2 항 심사관 : 최영준

(54) 발명의 명칭 자동차 허브베어링 제조장치 및 그에 의해 제조된 허브베어링

(57) 요 약

본 발명은 자동차 허브베어링 제조장치 및 그에 의해 제조된 허브베어링에 관한 것으로서, 허브베어링의 UV코팅

자동화 생산작업이 보다 효율적으로 이루어질 수 있도록 하여 생산성을 향상시킴과 함께 고품질의 방청특성 구현

이 이루어지도록 하기 위한 것이다

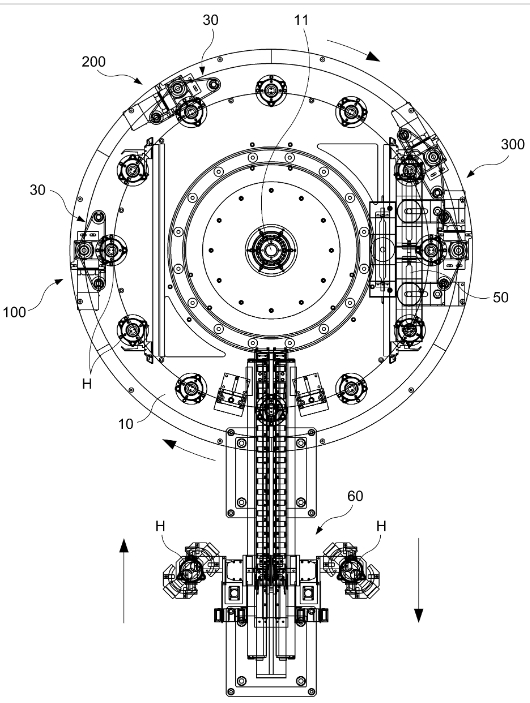

이를 실현하기 위한 본 발명은, 회전 인덱스(10)가 중앙의 구동축(11)을 중심으로 회동이 이루어지는 가운데, 회

전 인덱스(10)에 거치된 허브베어링(H)이 회동 경로를 따라 이동하는 과정에서 제1 분사부(100)와 제2 분사부

(200)에서 UV코팅제 분사가 이루어지고, 램프 경화부(300)에서는 분사된 UV코팅제의 경화가 이루어지는 허브베어

링 제조장치에 있어서, 상기 회전 인덱스(10)에는 허브베어링(H)이 안착 지지되는 지그유닛(12)이 회전 가능하게

구성되고; 상기 제1 분사부(100) 및 제2 분사부(200)에는 UV코팅제의 분사를 위한 분사노즐(20)이 구성되되, 회

전 인덱스(10) 하부에는 지그유닛(12)에 안착된 허브베어링(H)을 자전시키기 위한 베어링 자전수단(30)이 구성되

고; 상기 회전 인덱스(10) 상부에는 분사노즐(20)을 통해 분사되는 UV코팅제가 허브베어링(H)의 특정 부위에만

도포될 수 있도록 하는 마스킹 플레이트(40)가 구성되며; 상기 램프 경화부(300)에는 허브베어링(100)에 도포된

UV코팅제의 경화를 위한 UV램프(50)가 구성된 것을 특징으로 한다
