시흥 변리사, 시흥 특허사무소 찾던 고객의 특허 등록 성공 사례- 절단장치 특허 등록사례- "다용도 절단장치"
시흥 변리사, 시흥 특허사무소 찾던 고객의 특허 등록 성공 사례- 절단장치 특허 등록사례- "다용도 절단장치"
출원 연월일 : 2020년 11월 25일
출 원 번 호 : 10-2020-0159421
공고 연월일 : 2022년 07월 28일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 04월 25일
청구범위의 항수 : 1
유 별 : B26D 3/18
발명의 명칭 : 다용도 절단장치
존속기간(예정)만료일 : 2040년 11월 25일
2022년 07월 25일 등록
(45) 공고일자 2022년07월28일
(11) 등록번호 10-2426795
(24) 등록일자 2022년07월25일
(51) 국제특허분류(Int. Cl.)
B26D 3/18 (2006.01) B26D 1/00 (2006.01)
B26D 1/547 (2006.01) B26D 3/28 (2006.01)
(52) CPC특허분류
B26D 3/18 (2013.01)
B26D 1/547 (2013.01)
(21) 출원번호 10-2020-0159421
(22) 출원일자 2020년11월25일
심사청구일자 2020년11월25일
(65) 공개번호 10-2022-0072140
(43) 공개일자 2022년06월02일
(56) 선행기술조사문헌
CN211250212 U*
KR2019810001969 Y1*
US00899533 A1*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
서**
경기도 시흥시 역전로
(72) 발명자
서**
경기도 시흥시 역전로
(74) 대리인
김영관
전체 청구항 수 : 총 1 항 심사관 : 강우석
(54) 발명의 명칭 다용도 절단장치
(57) 요 약
본 발명은 다용도 절단장치에 관한 것으로서, 절단 대상물을 필요에 따라 수직방향 또는 수평방향으로 선택적인
슬라이스 절단이 가능함과 함께 수평방향 절단 후 수직방향으로 연속적인 절단이 가능하게 되어 용도에 따른 보
다 신속하고 용이한 절단 작업이 이루어질 수 있게 된다.이를 실현하기 위한 본 발명은,

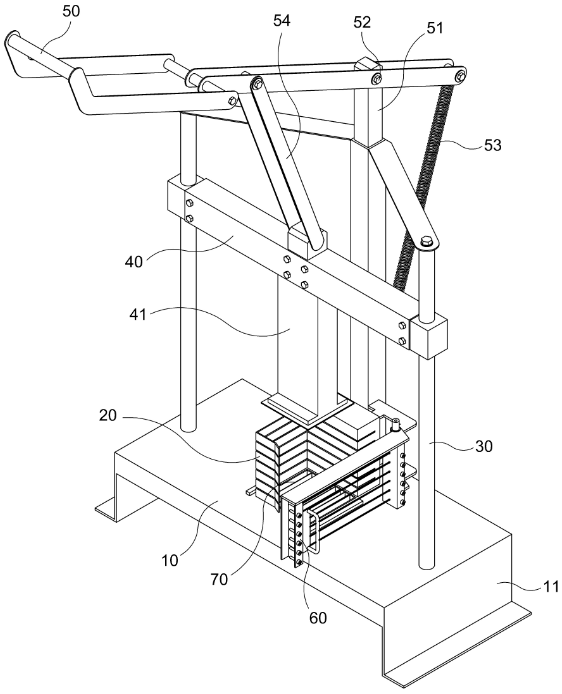

다리부(11)에 의해 지면으로부터 일정 높이로 지지되는 판 형상의 베이스 플레이트(10)와;
상기 베이스 플레이트(10) 상부에 일정 높이로 구성되되, 다수의 슬라이스 홈(21)이 일정 간격의 층상구조를 이루어 형성된 가이드벽(20)과;
상기 베이스 플레이트(10) 상부 양측에 일정 높이를 이루어 수직으로 구비된 가이드봉(30)과;
상기 가이드봉(30)을 따라 승하강 가능하게 수평바 형태를 이루어 구비된 승강프레임(40)과;
상기 승강프레임(40)에 승하강력을 가하기 위해 상부에 연결된 작동핸들(50)과; 상기 승강프레임(40)의 중앙하부에 구성된 가압구(41)와;
상기 베이스 플레이트(10) 상부에 회전축(61)에 의해 수평방향으로 회동 가능하게구성된 측면 회전절단부(60)와;
상기 측면 회전절단부(60)에 일정 간격으로 구성되는 다수의 제1절단수단(62)과;
상기 가압구(41)의 수직방향 가압 작용에 의해 대상물의 절단이 이루어질 수 있도록 베이스 플레이트(10) 바닥면에 구성되는 제2절단수단(72);
을 포함하는 구성을 이루는 것을 특징으로 한다
