"시스템 동바리의 대각재 이탈방지 안전장치"
남양주 변리사, 남양주 특허사무소 찾던 고객의 특허 등록 성공 사례-건축자재 특허, 건설자재 특허, 토목자재 특허, 건자재 특허, 동바리 특허, 시스템 비계 특허
"시스템 동바리의 대각재 이탈방지 안전장치"
출원 연월일 : 2021년 12월 27일
출 원 번 호 : 10-2021-0187948
공고 연월일 : 2022년 07월 13일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 06월 20일
청구범위의 항수 : 2
유 별 : E04G 25/00
발명의 명칭 : 시스템 동바리의 대각재 이탈방지 안전장치
존속기간(예정)만료일 : 2041년 12월 27일
2022년 07월 08일 등록
(45) 공고일자 2022년07월13일
(11) 등록번호 10-2420207
(24) 등록일자 2022년07월08일
(51) 국제특허분류(Int. Cl.)
E04G 25/00 (2006.01) E04G 5/16 (2006.01)
(52) CPC특허분류
E04G 25/00 (2013.01)
E04G 5/16 (2013.01)
(21) 출원번호 10-2021-0187948
(22) 출원일자 2021년12월27일
심사청구일자 2021년12월27일
(56) 선행기술조사문헌
JP07317332 A*
KR1020190034833 A*
KR200249976 Y1*
KR2020130003047 U*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
주식회사 서***
경기도 남양주시 진관로
주**
경기도 남양주시 다산순환로
김**
경기도 평택시 조개터로
(72) 발명자
김**
경기도 평택시 조개터로
주**
경기도 남양주시 다산순환로 3
(74) 대리인
김영관
전체 청구항 수 : 총 2 항
심사관 : 서왕우
(54) 발명의 명칭 시스템 동바리의 대각재 이탈방지 안전장치
(57) 요 약

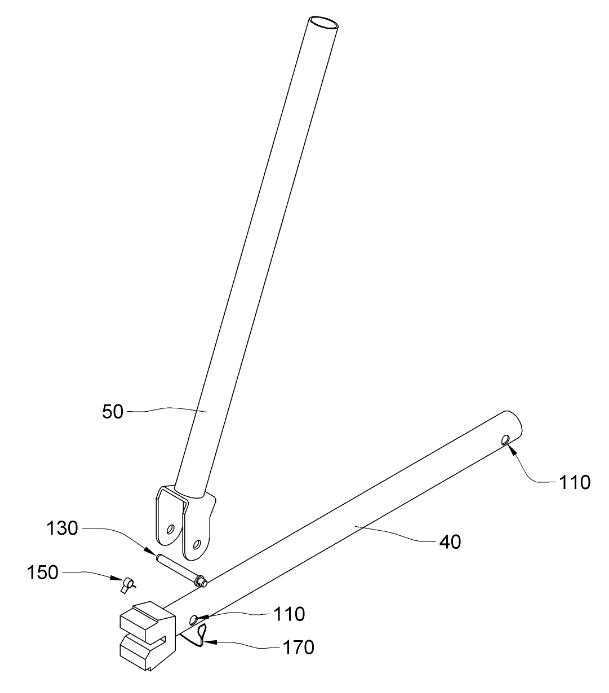

시스템 동바리의 대각재 이탈방지 안전장치에 관한 것으로, 수직서포트(10)와, 고정클램프(30)와, 시스템 동바
리를 안정적으로 지지하기 위해 대각재서포트(50)가 설치되는 시스템 동바리에 있어서, 상기 수평서포트(40)에
고정핀부재(130)를 끼울 수 있도록 형성되는 관통구멍(110); 상기 대각재서포트(50)를 설치할 수 있게 상기 관통구멍(110)에 끼움 결합되는 고정핀부재(130); 상기 고정핀부재(130)가 상기 관통구멍(118)으로부터 이탈되지 않
게 상기 고정핀부재(130)의 일측에 결합되는 집게밴드부재(150); 상기 고정핀부재(130)와 상기 집게밴드부재
(150)가 상기 대각재서포트(116)로부터 이탈되지 않게 상기 고정핀부재(130)와 상기 집게밴드부재(150) 사이에
연결되는 와이어부재(170);를 마련하여 고정핀부재와 집게밴드부재를 와이어부재에 의해 서로 결속시킬 수
있고, 고정핀부재의 양측에 각각 고정핀결속부와 집게결속부에 의해 이탈을 방지할 수 있으며, 대각재서포트가
이탈되지 않음으로써 시스템 동바리를 보다 견고하게 설치할 수 있다는 효과가 얻어진다
