"고성능 층간소음 방지 구조체"
충주 변리사, 충주 특허사무소 찾던 고객의 특허 등록 성공 사례-층간소음 특허, 층간소음 방지 특허, 마루 특허
"고성능 층간소음 방지 구조체"
출원 연월일 : 2020년 11월 09일
출 원 번 호 : 10-2020-0148234
공고 연월일 : 2022년 06월 30일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 05월 20일
청구범위의 항수 : 4
유 별 : E04F 15/20
발명의 명칭 : 고성능 층간소음 방지 구조체
존속기간(예정)만료일 : 2040년 11월 09일
2022년 06월 25일 등록
(45) 공고일자 2022년06월30일
(11) 등록번호 10-2414788
(24) 등록일자 2022년06월25일
(51) 국제특허분류(Int. Cl.)
E04F 15/20 (2006.01) E04F 15/22 (2006.01)
(52) CPC특허분류
E04F 15/203 (2013.01)
E04F 15/225 (2013.01)
(21) 출원번호 10-2020-0148234
(22) 출원일자 2020년11월09일
심사청구일자 2020년11월09일
(65) 공개번호 10-2022-0062717
(43) 공개일자 2022년05월17일
(56) 선행기술조사문헌
KR102124157 B1
(73) 특허권자
(주)나현**
충청북도 충주시
(72) 발명자
이**
충청북도 충주시 호암중앙1로 2
(74) 대리인
김영관
전체 청구항 수 : 총 4 항
심사관 : 이선영
(54) 발명의 명칭 고성능 층간소음 방지 구조체
(57) 요 약

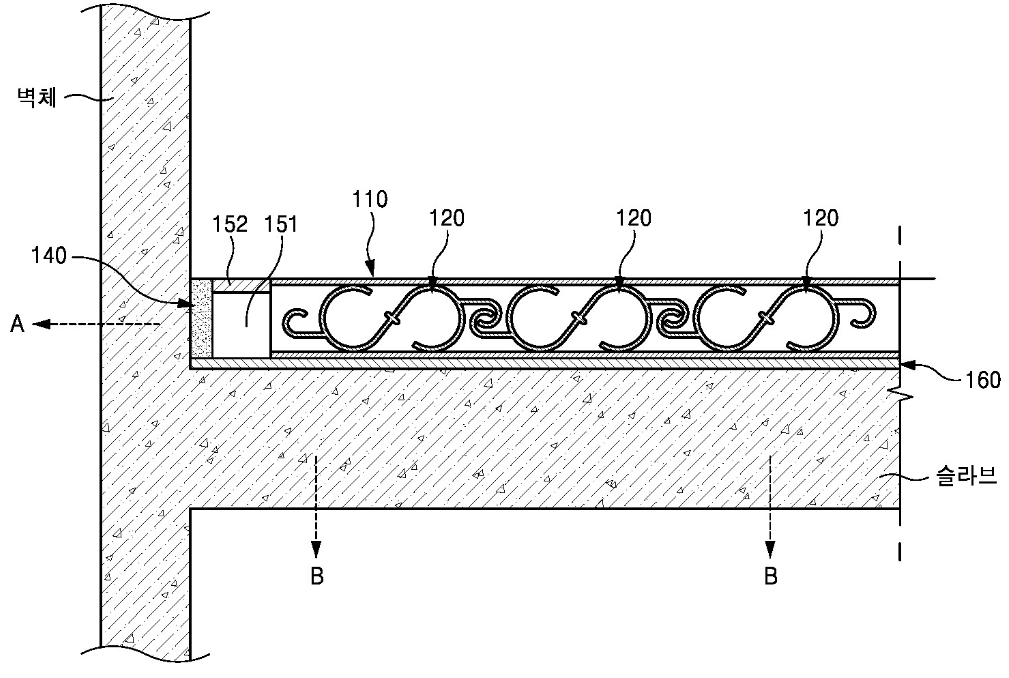

고성능 층간소음 방지 구조체에 관한 발명이다. 본 발명의 고성능 층간소음 방지 구조체는, 슬라브의 상부에 배치되며,
상기 슬라브 영역에서 발생하는 소음을 일측으로 유도해서 층간소음의 발생을 방지하는 소음 유도형 소음 방지유닛;
상기 슬라브와 교차되는 벽체와 상기 소음 유도형 소음 방지유닛 사이에 배치되며,
상기 벽체 쪽으로의 소음 발생을 차단시키는 벽체측 소음 발생 차단부재;
상기 벽체측 소음 발생 차단부재와 상기 소음 유도형소음 방지유닛 사이에 형성되고
건물의 신발장에 형성되는 소음 배출공간에 연통되는 소음 유도 공간부; 상기 소음 유도 공간부의 일측에 결합하며,
상기 소음 유도 공간부를 닫힌 공간으로 형성하는 커버 플레이트; 및 상기 슬라브로 전달되는
소음을 흡수하기 위해 상기 슬라브와 상기 소음 유도형 소음 방지유닛 사이에 스펀지형 은박 시트유닛을 포함하며,
상기 소음 유도형 소음 방지유닛은, 길이 방향을 따라 줄지어 배치되되 이웃한 것끼리 고리 형태로 연결되고,
층간소음을 방지하는 복수 개의 고리 연결식 다발관;
상기 복수 개의 고리 연결식 다발관의하층을 이루는 다발관 하층 플레이트;
및 상기 복수 개의 고리 연결식 다발관의 상층을 이루는 다발관 상층 플레이트를 포함하며,
상기 고리 연결식 다발관은, 내부가 비고 일측이 개구된 개방 루프 형태의 제1 관체부; 상기
제1 관체부와 같은 형상을 이루되 상기 제1 관체부와 이웃하고 상기 제1 관체부와 역방향으로 대칭되게 마련되는
제2 관체부; 상기 제1 관체부와 상기 제2 관체부를 연결하는 관체 연결부; 상기 제1 관체부의 일측으로 연결되게
마련되며, 이웃한 고리 연결식 다발관과 연결되는 제1 연결 고리부;
및 상기 제2 관체부의 일측으로 연결되게 마련되며, 이웃한 고리 연결식 다발관과 연결되되
상기 제1 연결 고리부와 역방향으로 대칭되게 마련되는 제2 연결고리부를 포함하며,
상기 스펀지형 은박 시트유닛은, 일정한 두께를 갖는 스펀지; 상기 스펀지의 양측에 대칭되게 배치되되 파형 형상으로 제작되고,
소음을 흡수하는 파형 흡읍 플레이트; 상기 스펀지의 하부를 형성하되 은박으로 형성되는 하부 은박 시트;
및 상기 스펀지의 상부를 형성하되 은박으로 형성되는 상부 은박 시트를 포함하며,
상기 벽체측 소음 발생 차단부재는 스티로폼이며, 상기 다발관 하층 플레이트와 상기 다발관 상층 플레이트의 내면에는 접착제가 도포되는 것을 특징으로 한다
